【教程】无插件优化地面材质质感
+ 查看更多

发布于:2018-06-23 05:02

    2018/6/23



昨天统一在作品中运用了一批Decal

直译过来也就是....贴花


有点俗气,但也是比较形象

打个比方,为什么需要Decal

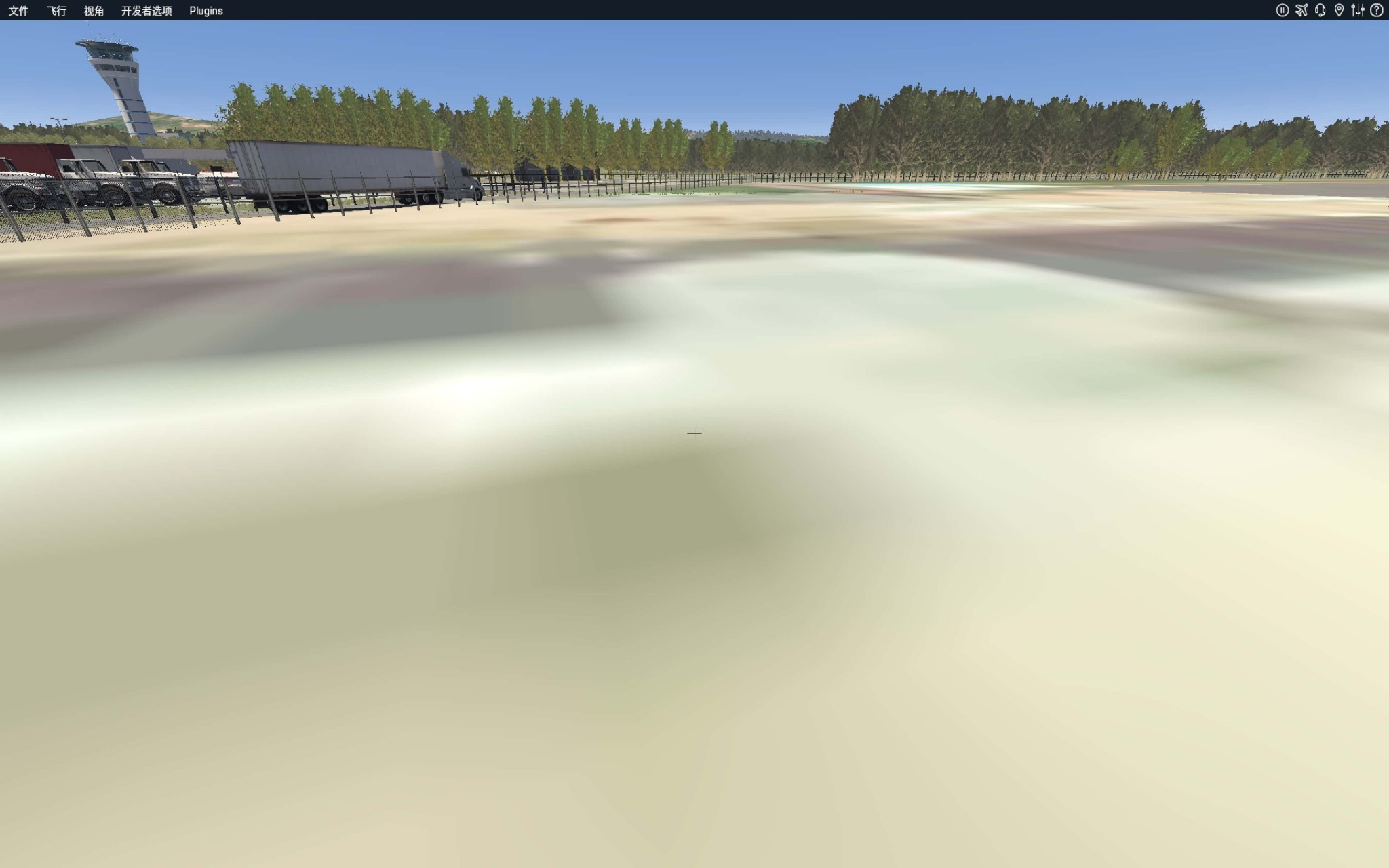

下面是一张卫星图,来自于ZSYW义乌地景



卫星图比较模糊,从低高度看起来很不美观

如何改变这一现象?

这就是我要说的。



=====================教程======================


首先,您需要知道想要优化的贴图叫什么

这就需要用到WED,来查看.pol


不知道什么是.pol材质,在地景包里也找不到它(简称不会用WED)的点这里


首先确保您电脑上安装了WED(WorldEditor)

若没有:

  • 访问X-Plane开发者论坛下载符合您电脑操作系统的WED,保存到一个您能找到的位置,比如桌面。
  • 从刚刚下载的Zip文件中解压WED,然后将其再次保存到您日后能够找到的位置。(我们推荐将其放置于X-Plane主文件夹内)
  • 双击打开
  • 如果这是您第一次运行WED,您需要告诉它X-Plane地景文件夹的位置。点击右下角的Choose X‑Plane Folder按钮后会弹出一个窗口,找到您的X-Plane地景文件夹,然后点击Select或OK。

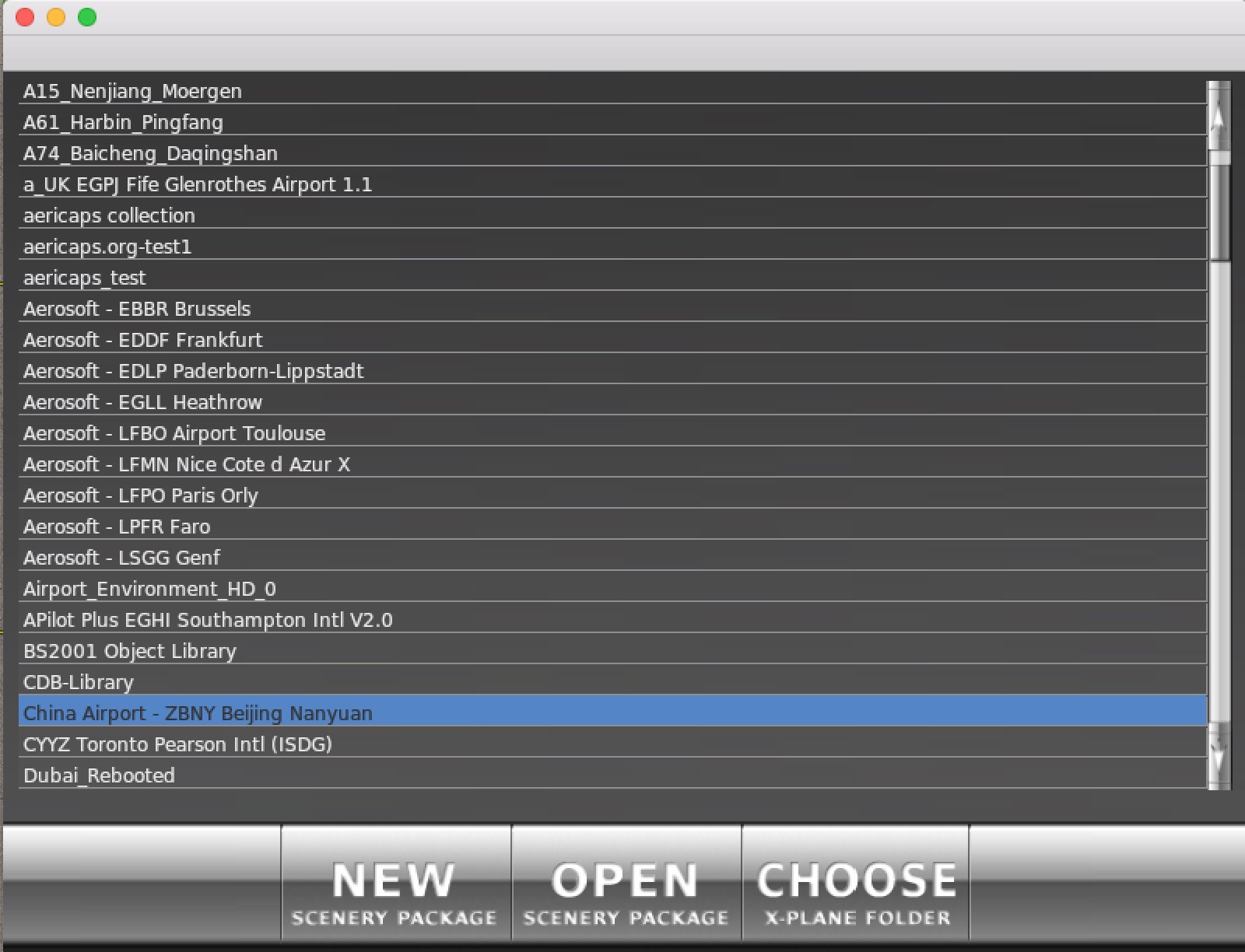

然后会出现一个列表(见下图),找到您要编辑的机场


然后点击底部三个按钮中间的OPEN SCENERY PACKAGE

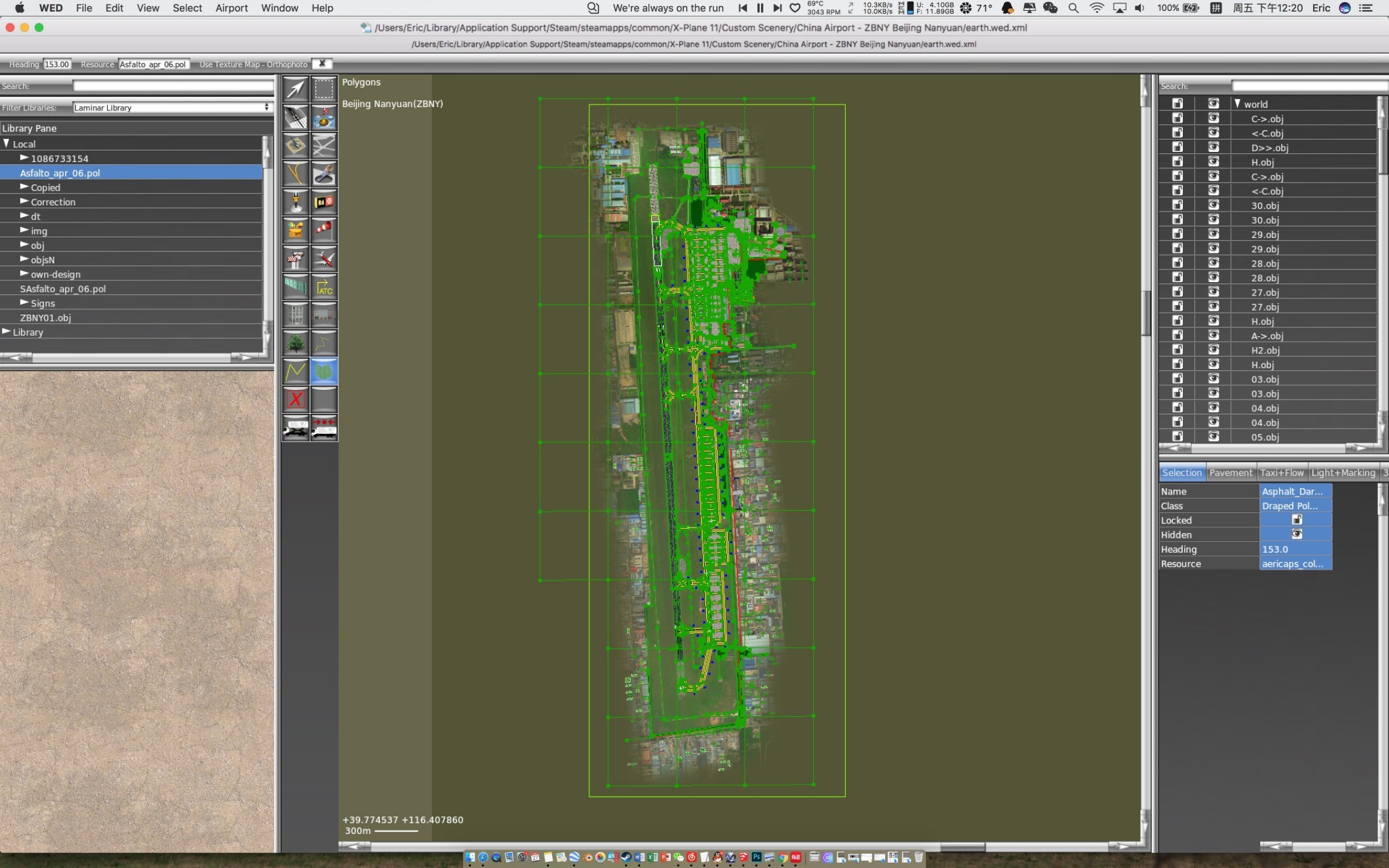

然后大概就是这样的一个工作区

没有中间的机场概览也很正常,不用担心


看到右侧变栏上面的<等级关系栏>?

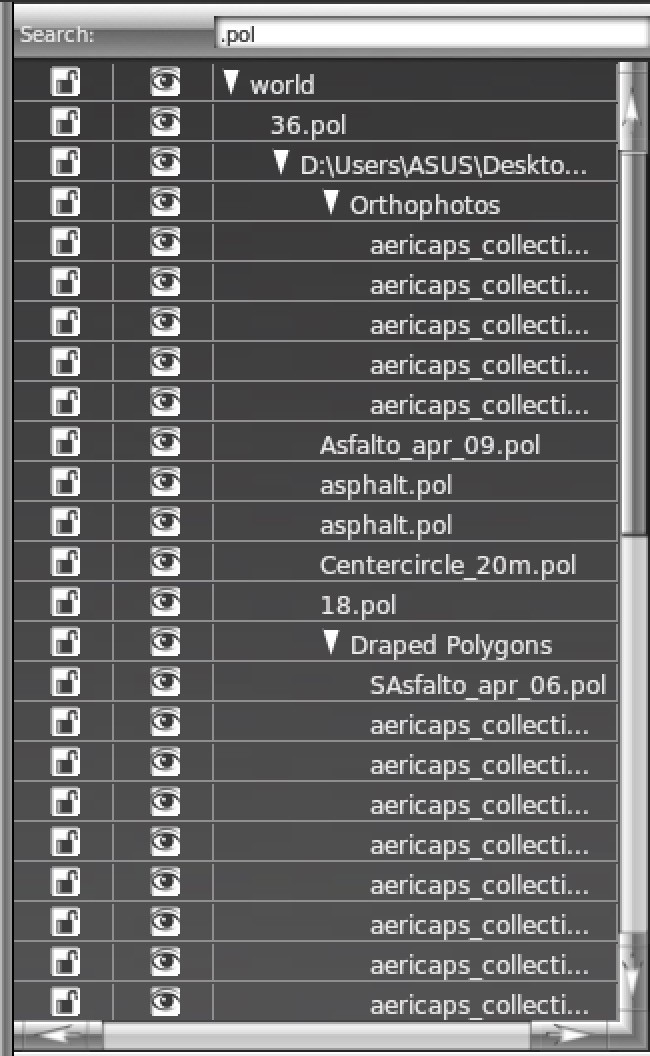

在Search里面搜索:.pol(注意,不能使用中文输入法,一定要有这个.点.)

是.pol   !!!

如下图:





=======若没有机场概览(机场鸟瞰平面图)请跳过下面步骤,往下翻,看红字======

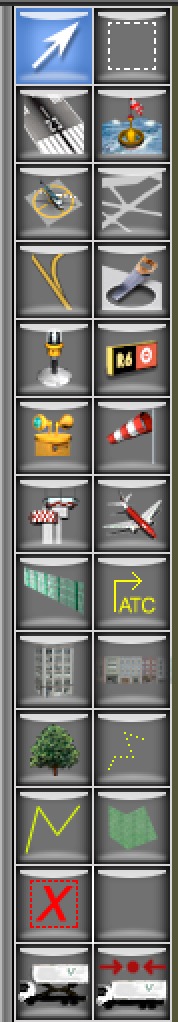

然后在左侧工具栏选择左上角的小箭头

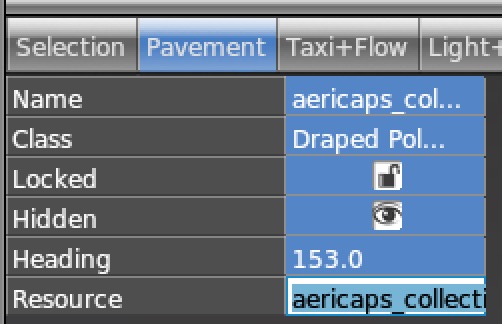

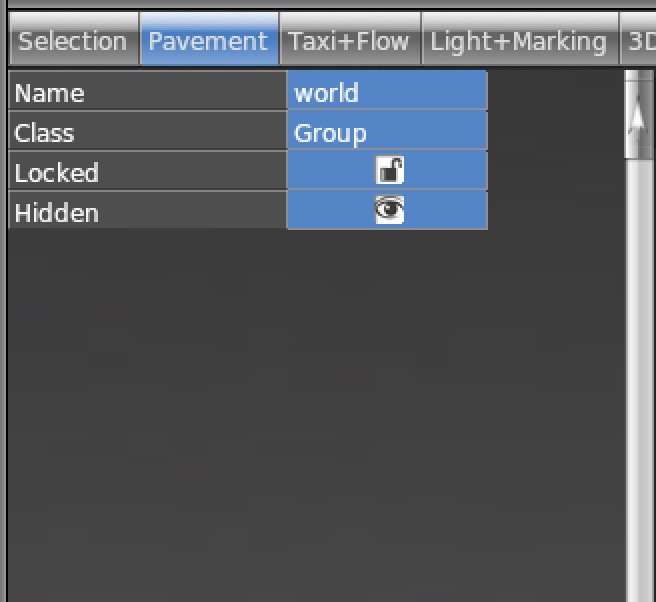

然后在右下角的窗栏中选择Pavement


回到等级关系栏中,一个个试这些材质,
(上下箭头可以快速移动)

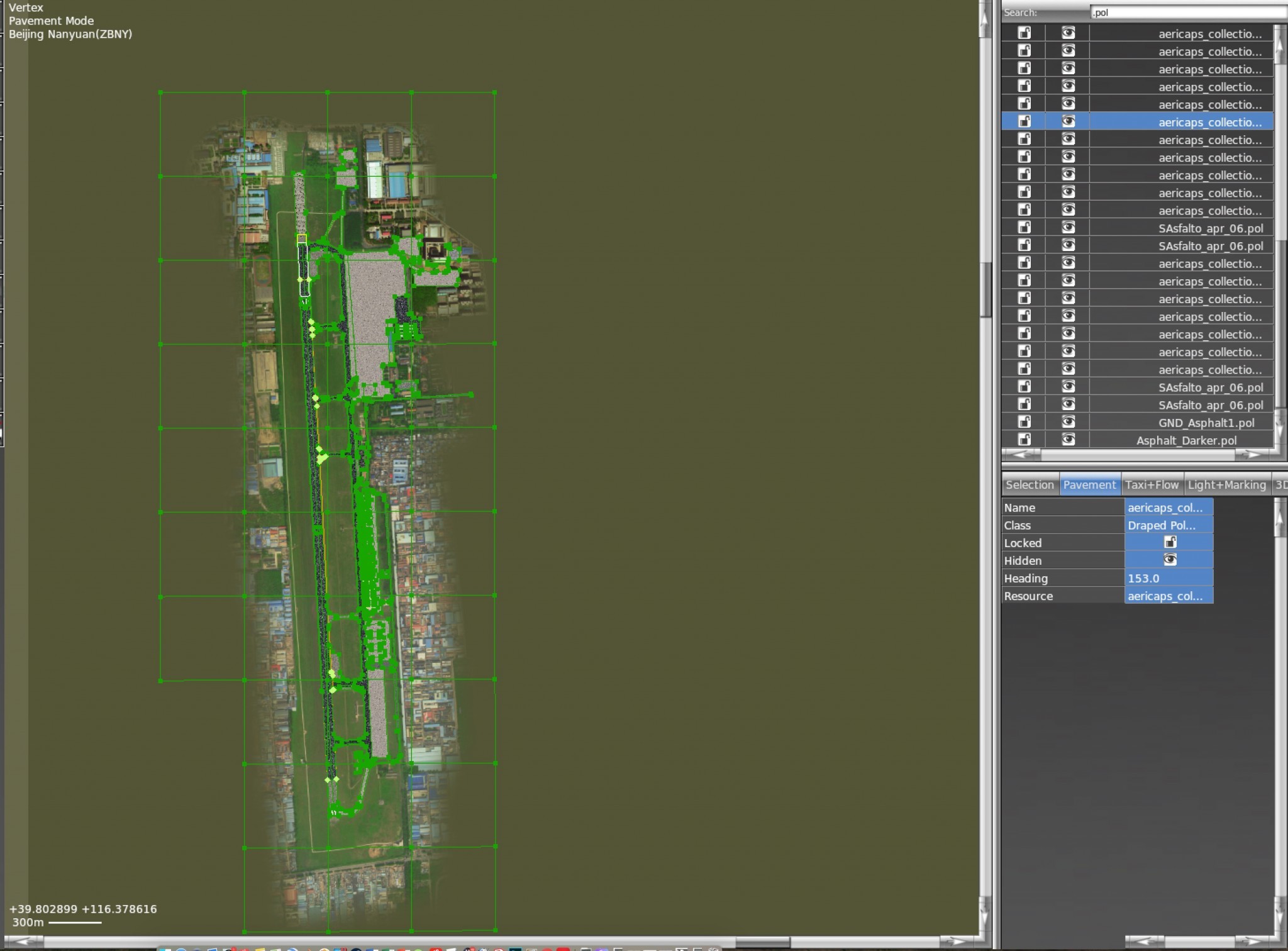

看机场概览(平面图)中的橙色轮廓
当轮廓包住了跑道,说明这是跑道的.pol材质!

干得漂亮

(见下图)

绿色小点是每个转弯的端点(Vertex顶点)






=========没有机场概览的从这里看起========



然后,这个重要:

啥都别动,在右下角的Resources中全选,然后复制


粘贴到随便一个地方去,只要能看见

(这是一个例子)


然后找到你自己的Custom Scenery地景文件夹,

去按照这个路径找到资源


必须是.pol结尾

然后用文本编辑器打开(Mac直接双击打开)

等着你的是这样一段文字:

你要做的:

在.pol文件中,

写下:


DECAL_LIB lib/g10/decals/grass_and_asphalt_2.dcl
SURFACE dirt


这个 decals/ 后面可以换成其他的,也就是不同的decal纹理(文后有参考)


我们拿义乌机场的卫星图来做个例子

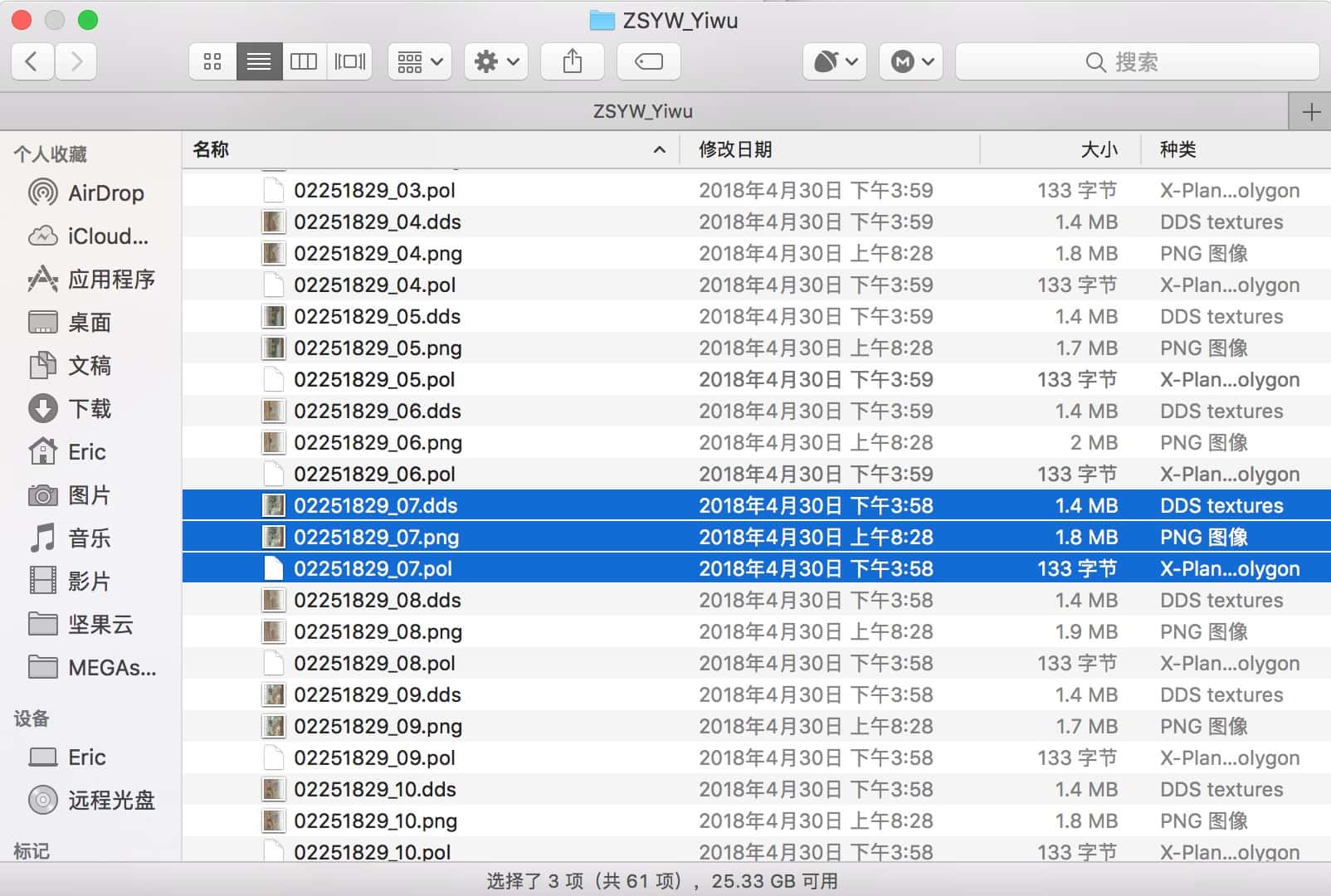

这三个文件是一块卫星图

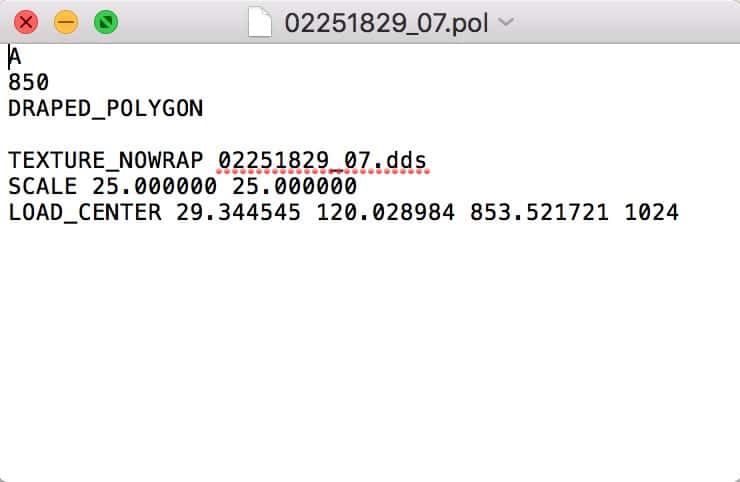

首先用文本编辑打开.pol文件

看起来大体上应该是这样的:

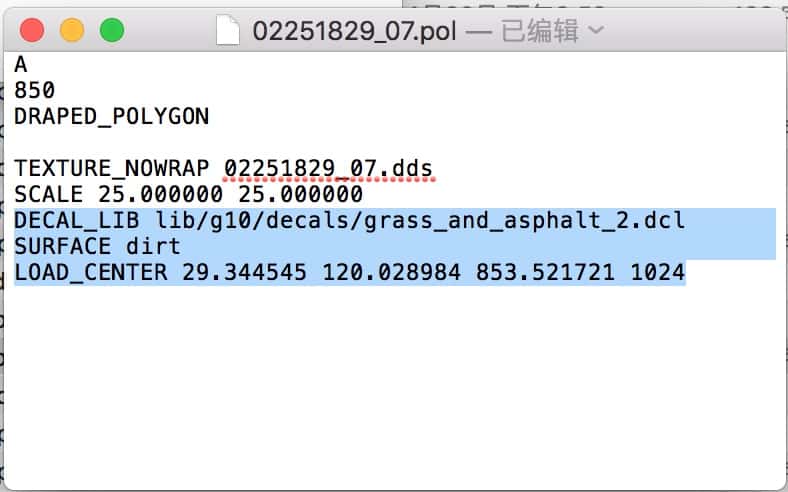

先再下一行写:

DECAL_LIB lib/g10/decals/grass_and_asphalt_2.dcl
SURFACE dirt

这样:


然后删除LOAD_CENTER,以及后面的坐标

不然卫星图会变得无比模糊...

(此处需感谢ShaneMotoya蒙托亚)


保存,关掉,开游戏



hmmmmmmmmmmmmmm

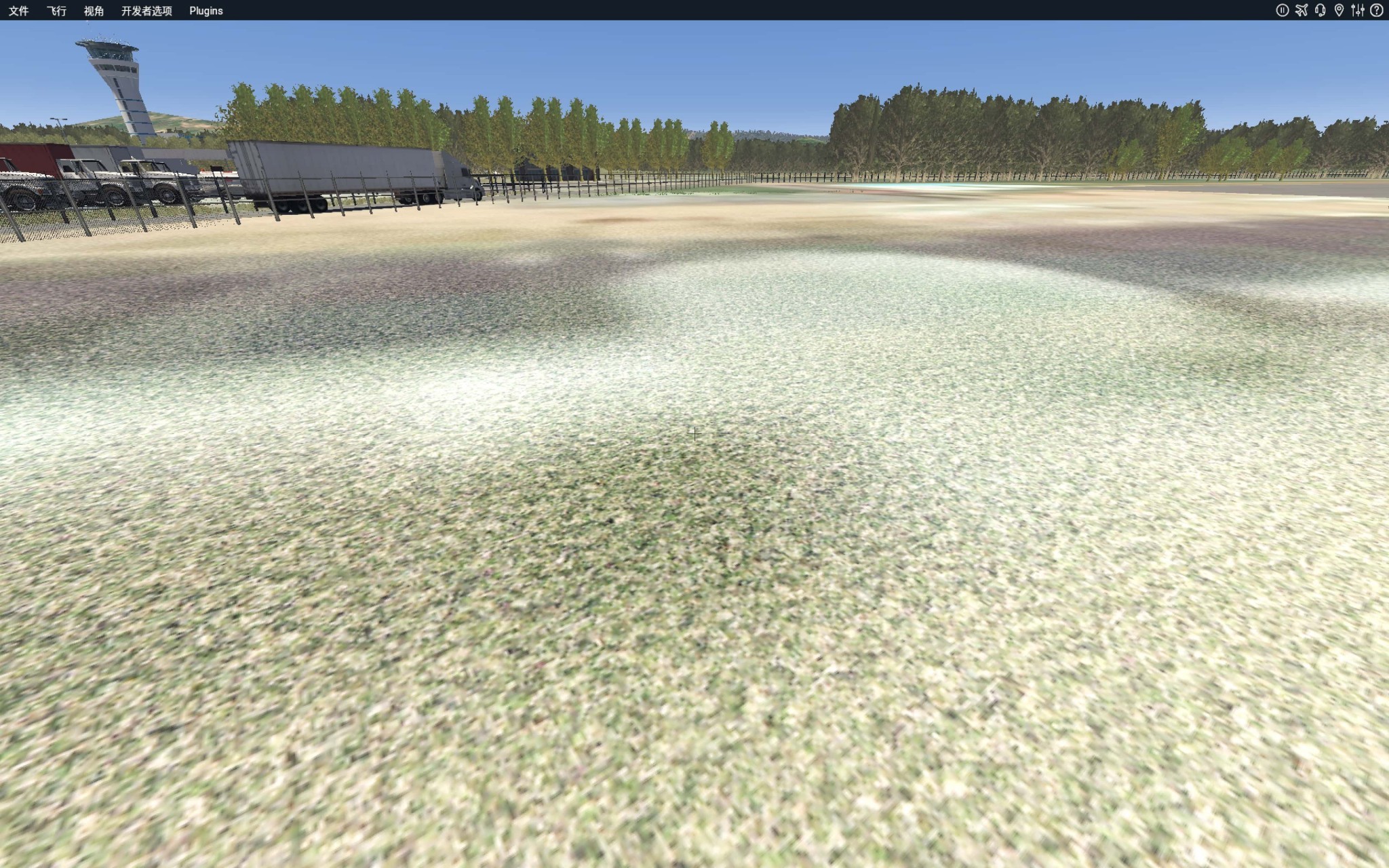

这就是decal能做的

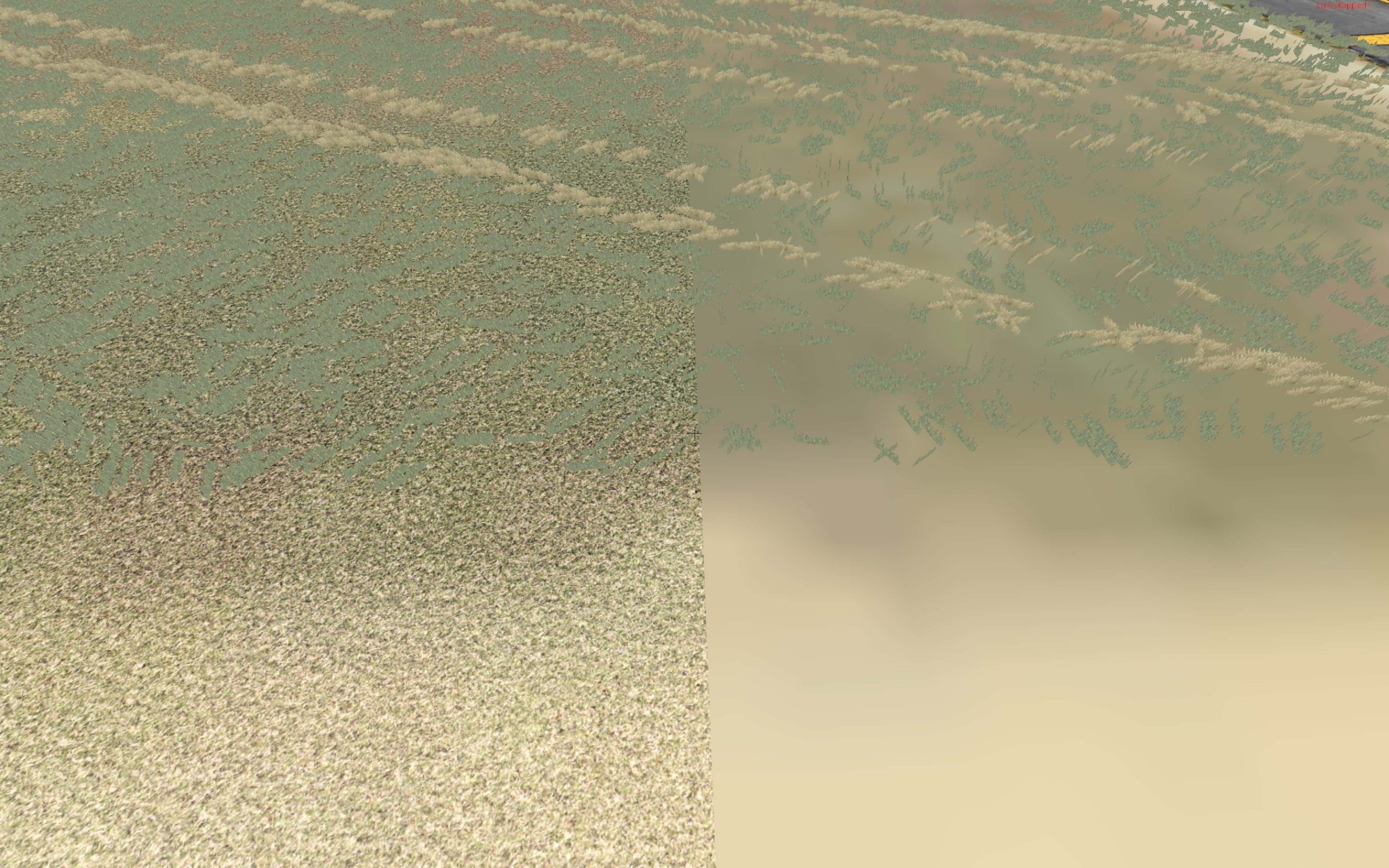

对比:





(Decal在下一个作品中将会运用到)

如下是各个decal的效果图:

看见好看的,您只需要把文件名改一下就行了

DECAL_LIB lib/g10/decals/grass_and_asphalt_2(可更改为如下这些材质).dcl
SURFACE dirt(推荐选项Concret/Asphalt/Grass/Gravel)只是让xp知道这pol是干啥用的而已,无所谓

None
stony_dirt_2
stony_dirt_1
road_res_dry_grass_edge
industrial_outlay
asphalt_gravel_edge
asphalt_and_stony_dirt
maquify_2_green_key
maquify_1_mod_key
grass_and_asphalt_2
grass_and_asphalt_green_key
grass_and_asphalt_green_key2
long_grass_and_gravel_1
park_grass_wet
LF_grey_1_mid
low_freq_mod_1
maquify_1_alpha_key
maquify_1_green_key
grass_and_asphalt_1
flinty_dirt_2
flinty_dirt_1
very_long_grass
very_long_grass_modulator2
dry_grass_and_stony_dirt_2
dry_grass_and_stony_dirt_1
rail_ballast_dry
grasses_combo
grasses_combo_3
grasses_combo_2
grass_and_stony_dirt_1
flinty_dirt_3
long_grass_and_shrubs
rail_ballast_gray_dry
shrub_and_dirt_1
shrub_and_dirt_2
shrubs_asphalt
AGS_suburban_garden_1
AGS_suburban_garden_1_proj
AGS_shrub_dirt_green_key_1
AGB_grass_and_asphalt_1
very_long_grass_and_dirt
road_hwy
road_res_dry_gravel_edge
road_res_dry
road_res_junc_dry
AG_concrete
cracked_dirt_and_asphalt
AGS_suburban_garden_vdry_1
bridges18
rail_trackbed_brown
grass_and_shrubs
shingle
industrial_asphalt
cracked_dirt_and_asphalt2
apt_asphalt
apt_concrete
grass_dirt_and_RGB_LF

没事,不用谢

哈哈哈哈哈



祝今天愉快!


=======END=======
