初次尝试用World Editor新建机场
+ 查看更多

发布于:2017-11-07 17:03

   2017/11/7



相似文章:如何在光秃秃的机场上添加些模型?

先接触的初级添加模型,这次来弄些有深度的--从零开始做机场

初次尝试,如有不足,多多指教

先准备好这次需要的World Editor,以下简称WED

World Editor (WED)在此下载 (Mac, Win, Linux)





先选择X-Plane主文件夹,放在哪了自己心里清楚...为了方便,我一直放在桌面上

就怕哪天谁恶作剧,给我全选然后删了(此处自己脑补一个微笑)

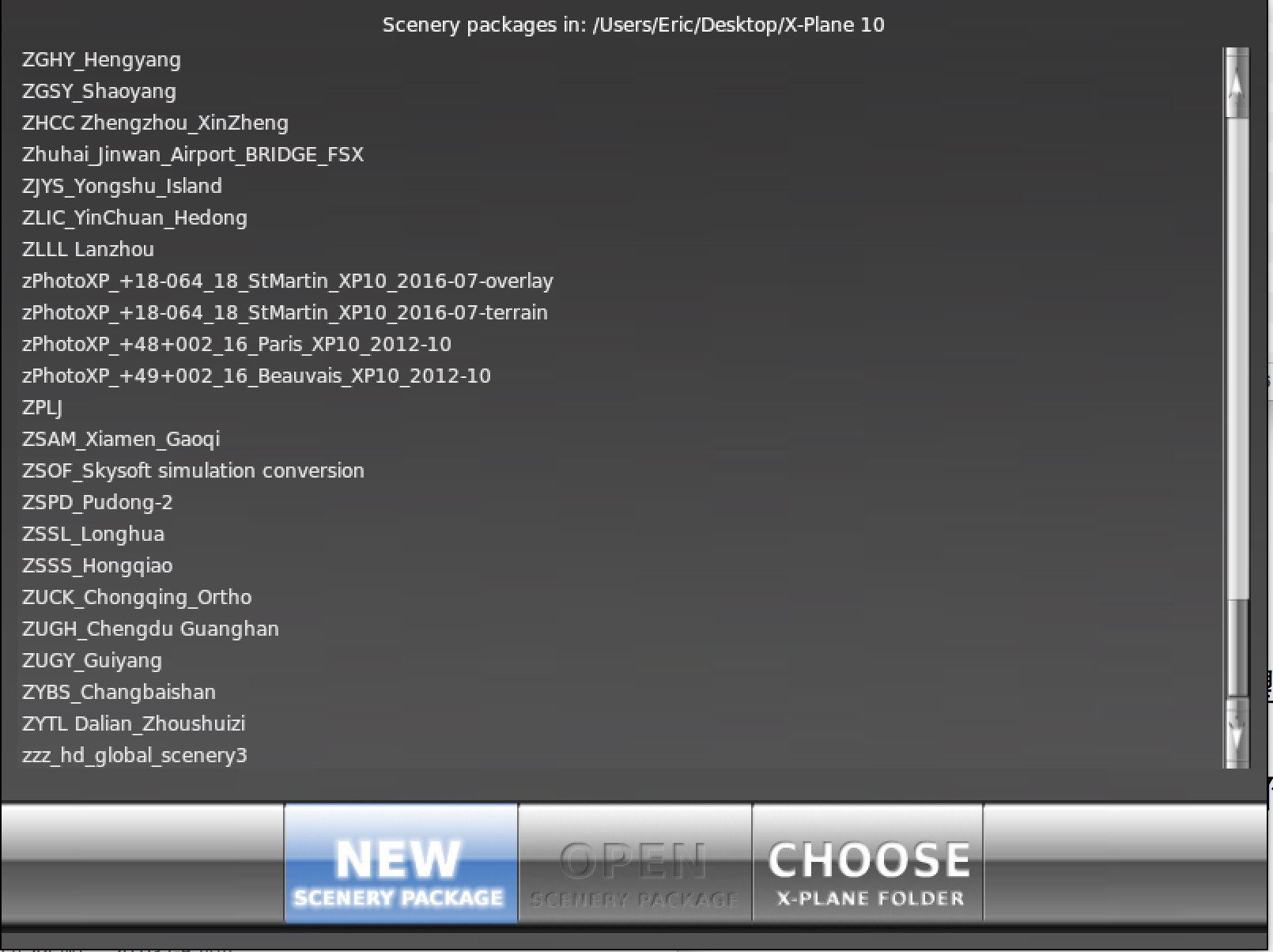

然后加载一段时间,进入选择界面,选左边的创建机场,然后把Untitled1改成自己机场的ICAO或者名字


然后点中间的Open Scenery Package,进入

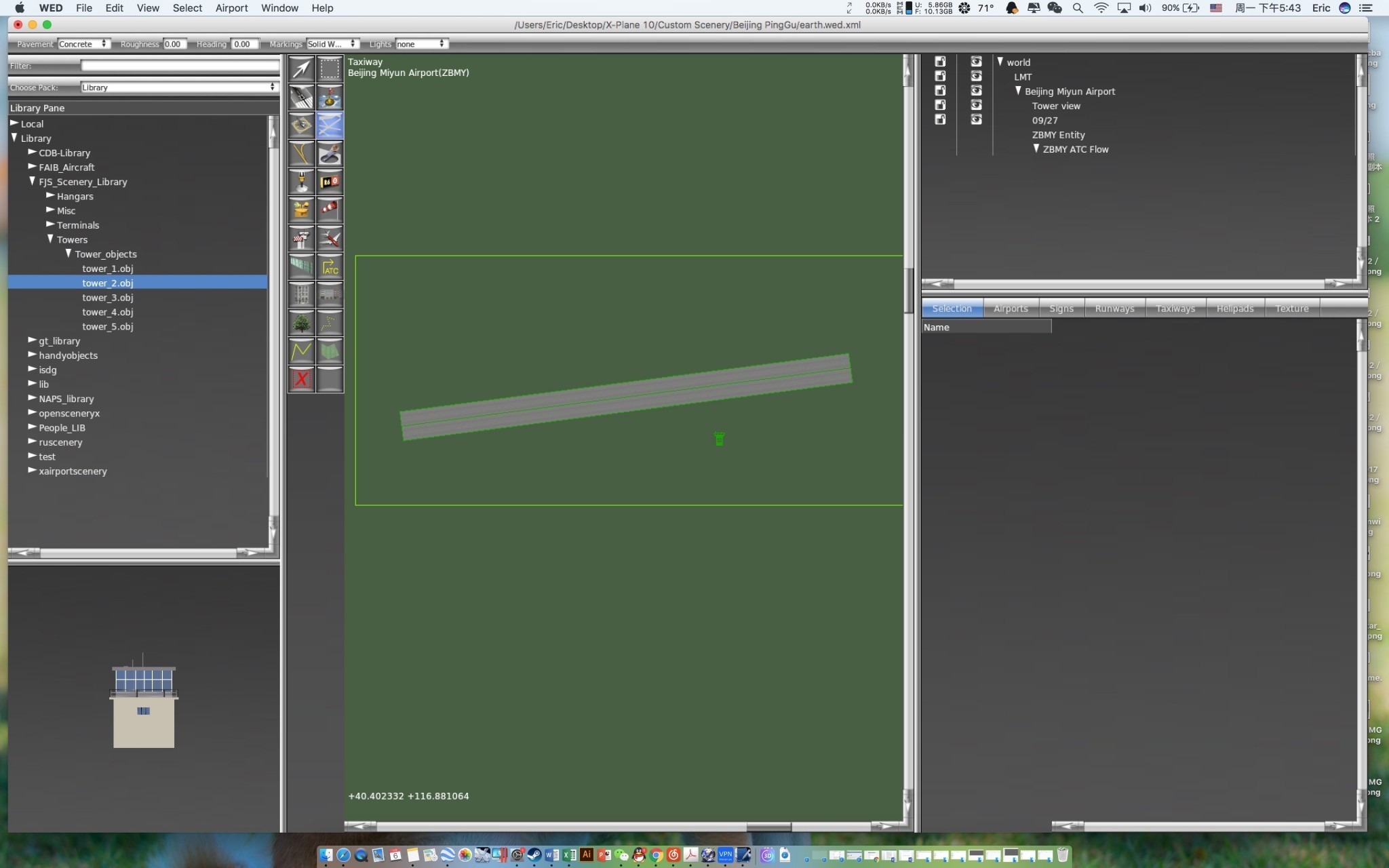

放大,选择左侧菜单栏里面的跑道,随便在一个位置选择,两点连一线

好了,跑道出来了

你以为这就完了??


我制作的是北京密云机场,华杉天星的通航机场,没有ICAO,自己脑补了一个ZBMY

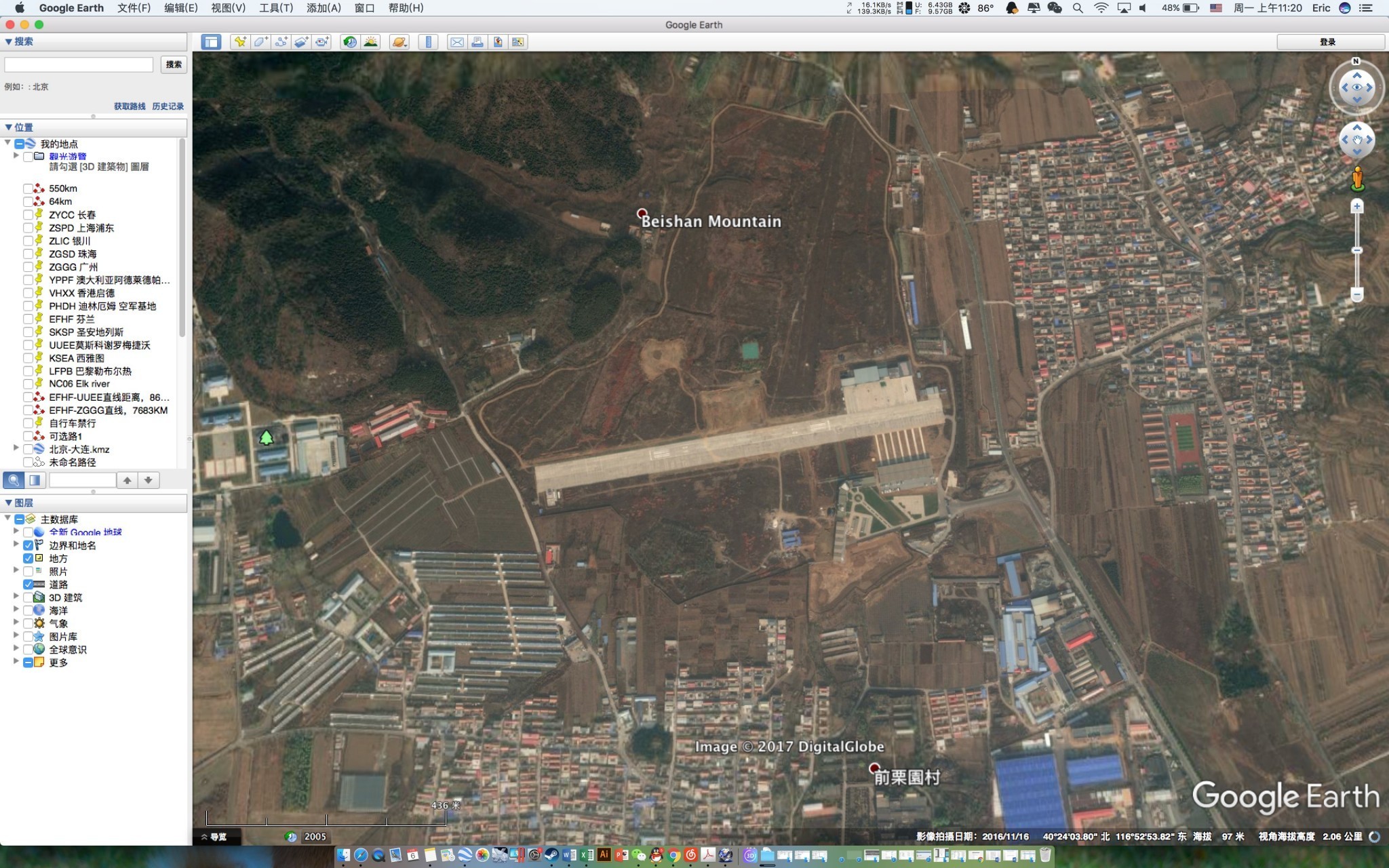

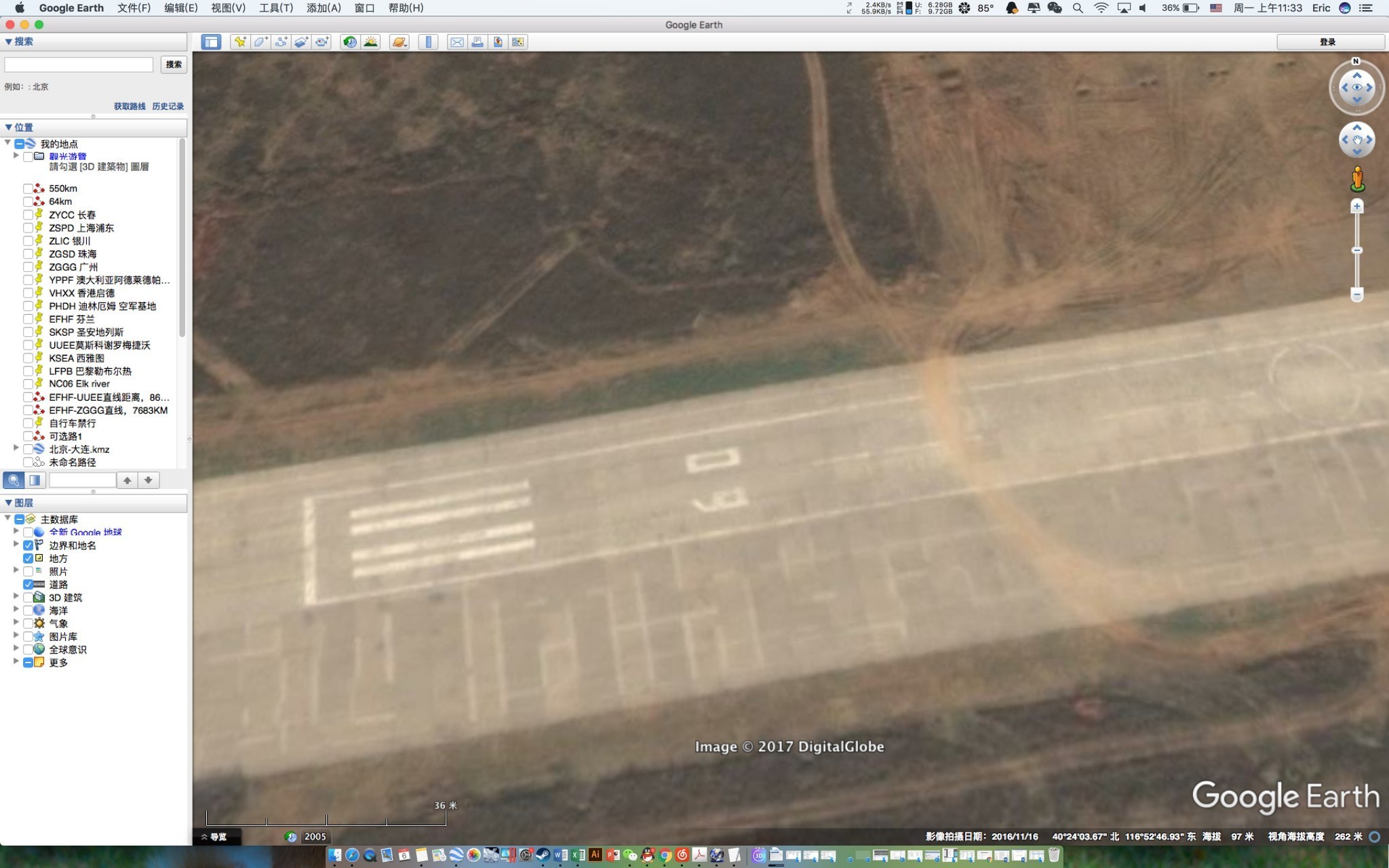

这是Google Earth的卫星影像



(这里走了一段远路,仅为记录与阐述原理用,实际请使用谷歌地图)

放大地图,看到跑道一端


把鼠标移动到跑道最头上的中线处(跑道头的中心)

右下角有经纬度,09跑道头是40.240367, 116.524693,记下来,别乱动鼠标,最好截图

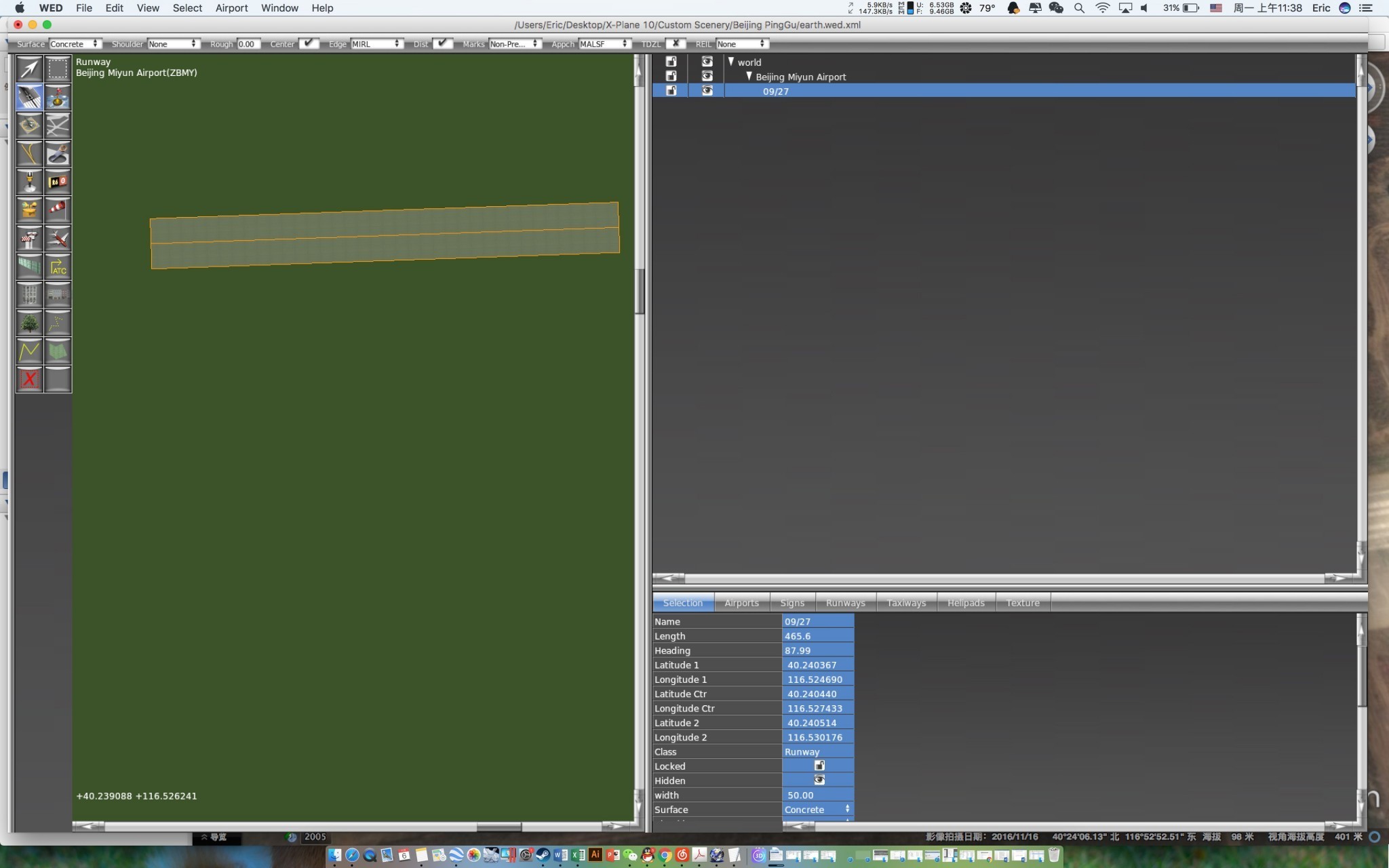

回到WED里,选择新建的跑道,先输入名称,就是跑道编号

其次是长度


52x800m,这介绍很友好

直接输入800,回车

然后Heading没管,先放一边

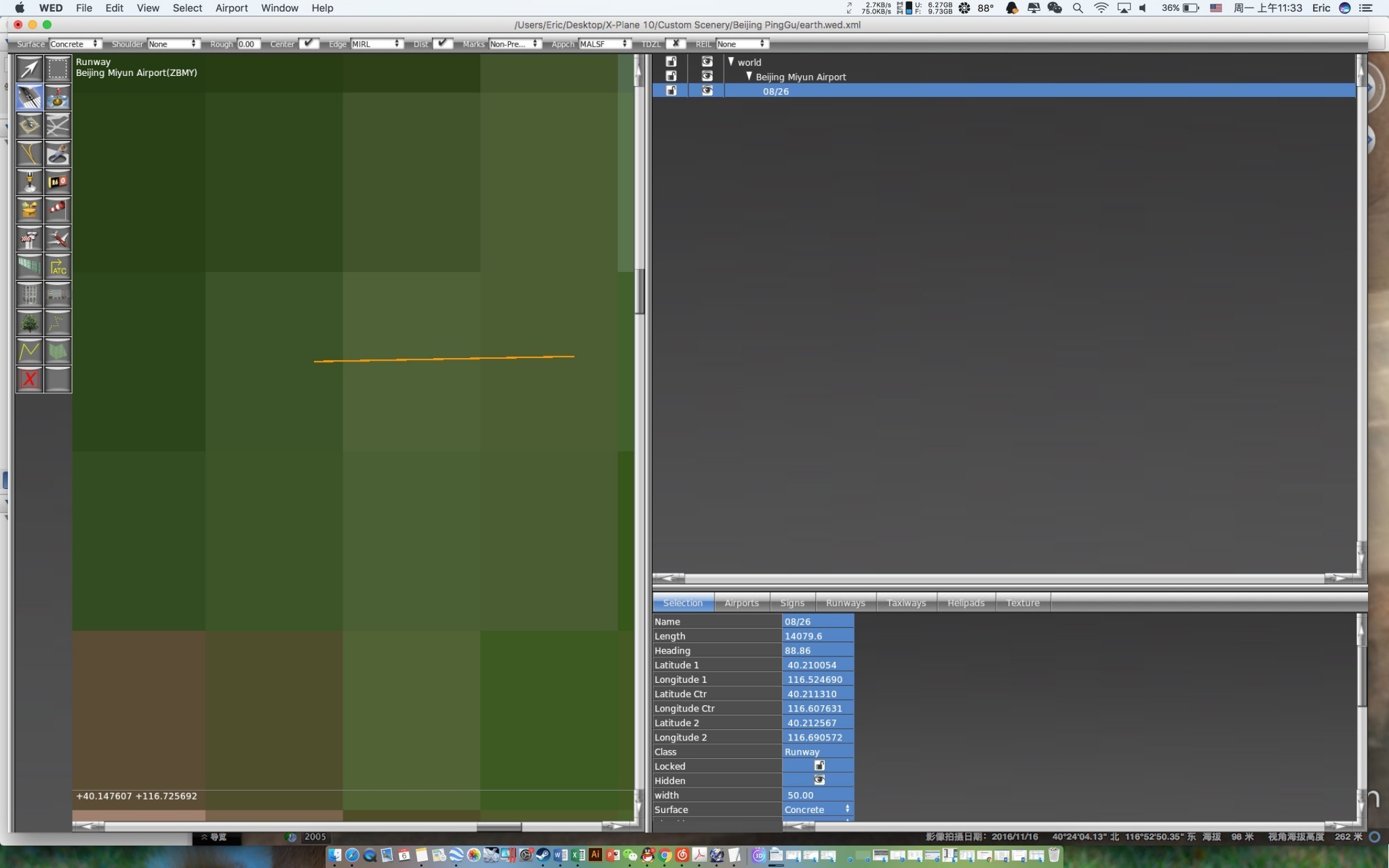

下面的经纬度,把40.240367, 116.524693分别填入两个框里面,就是一端的经纬度

然后再下面,Ctr=中心经纬度,机场跑道比较短就不用管

同理,将另一端的经纬度填入再下面的两个框里面

注意,千万别填串行


填完之后Cmd+shift+V验证,无错误

然后Cmd+Shift+S导出apt.dat文件到机场文件夹里的Earth nav data里(需要新建)

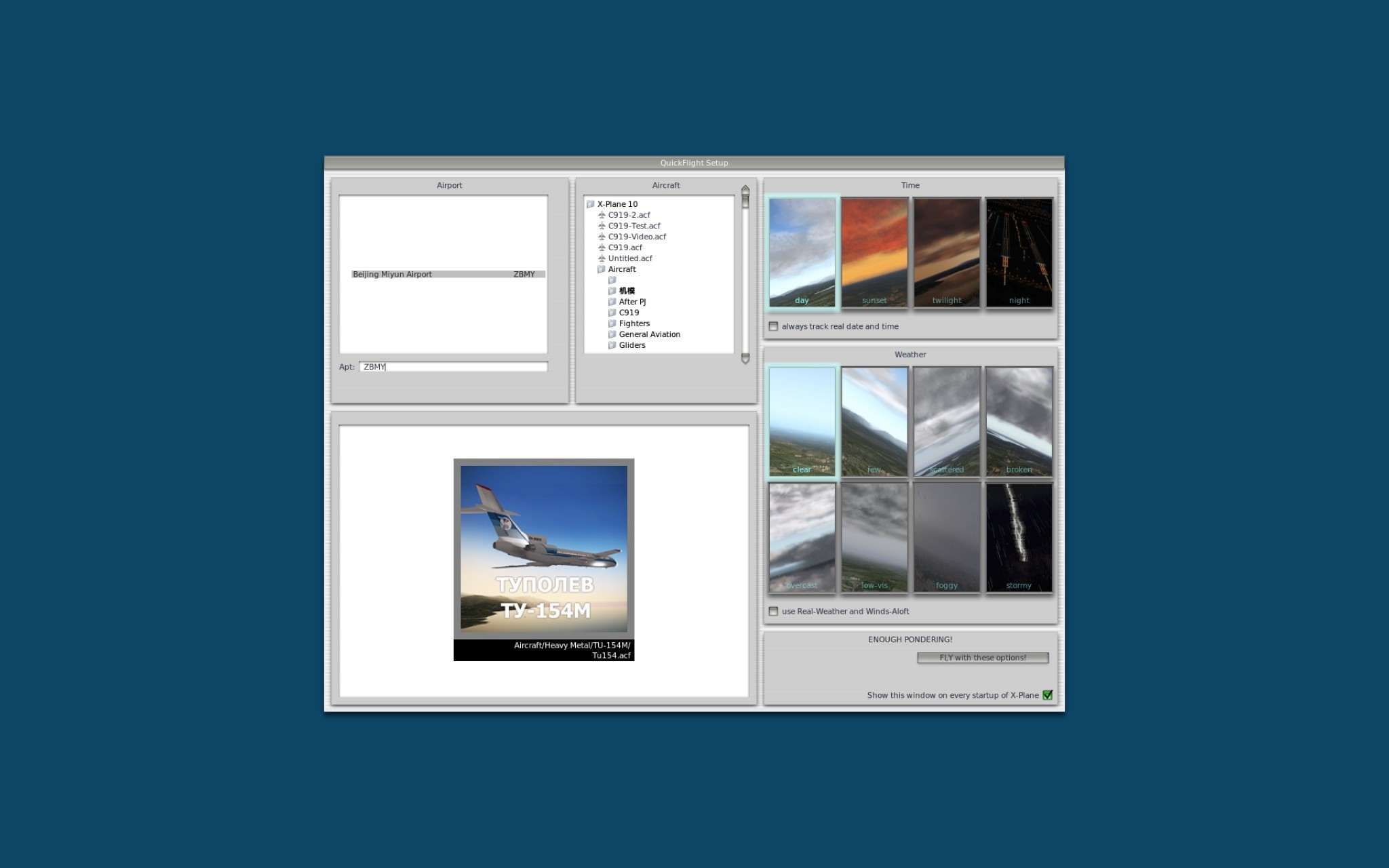

急忙打开X-Plane,搜索到ZBMY

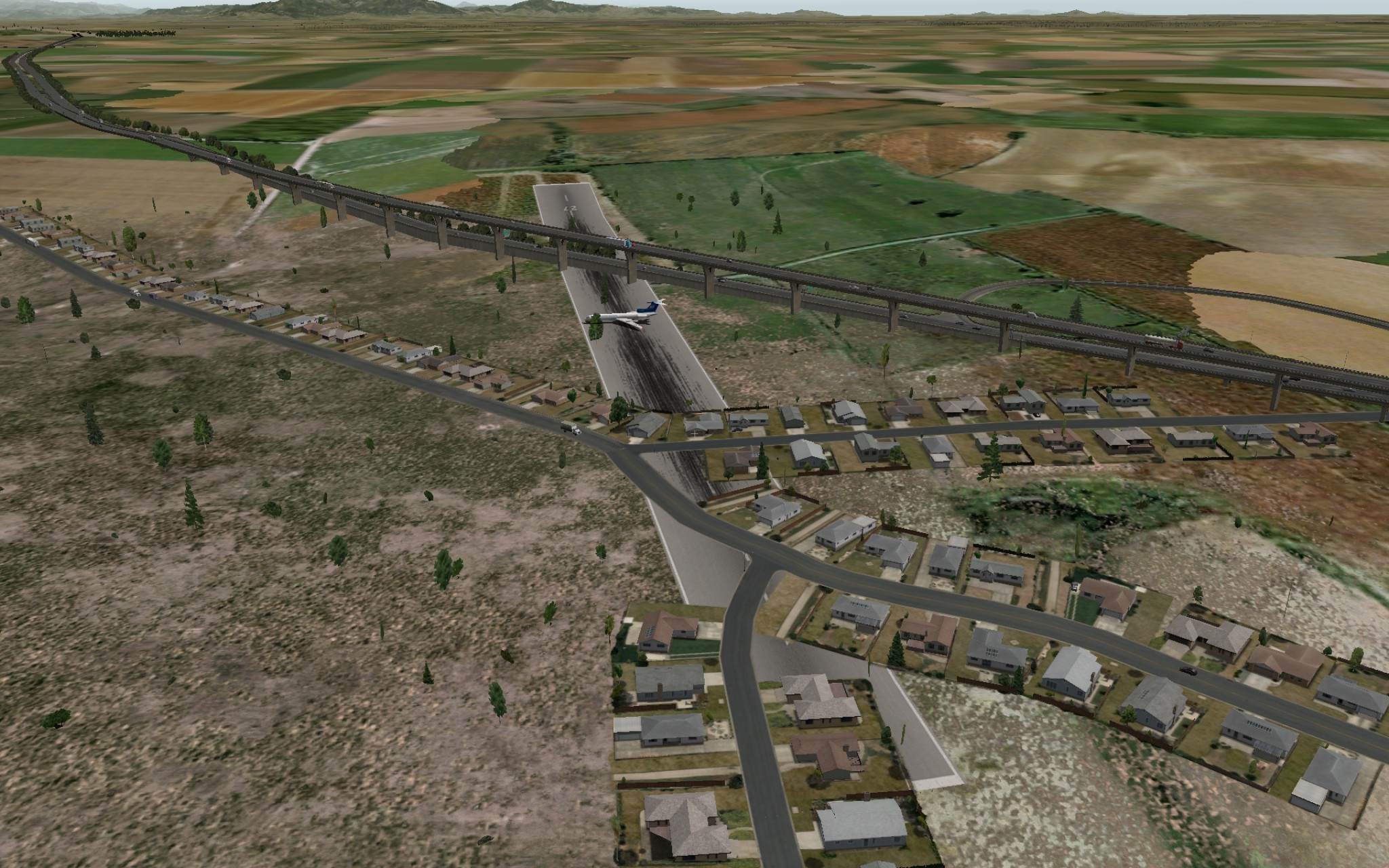

惊呆了。

跑道没毛病,就是这生成的建筑...

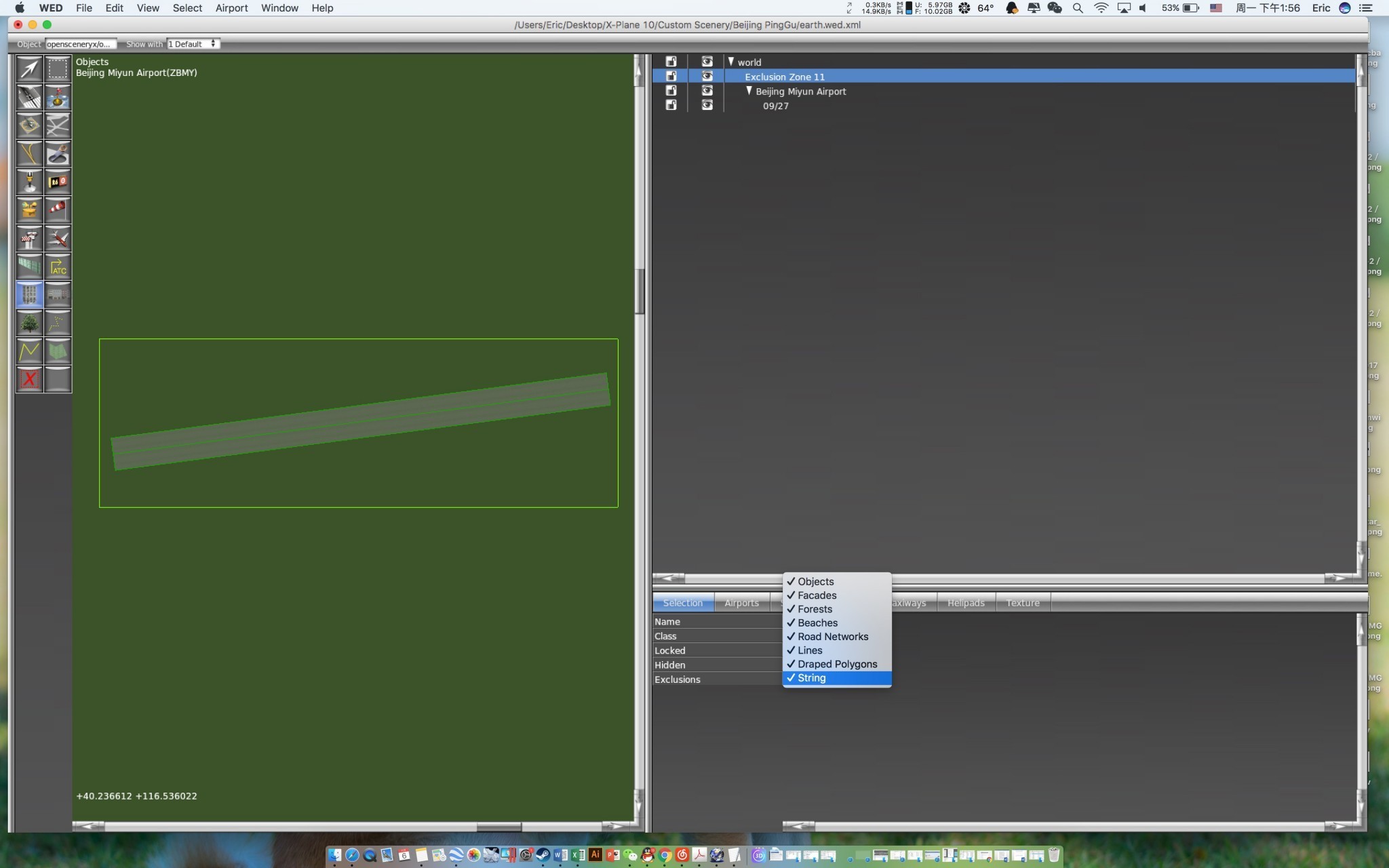

回到WED,选择左下角的红色叉,禁止生成工具,左上角种类全选

然后...正如上面所说,谷歌地球经纬度发现有偏移,

我把跑道的经纬度改成谷歌地图上的

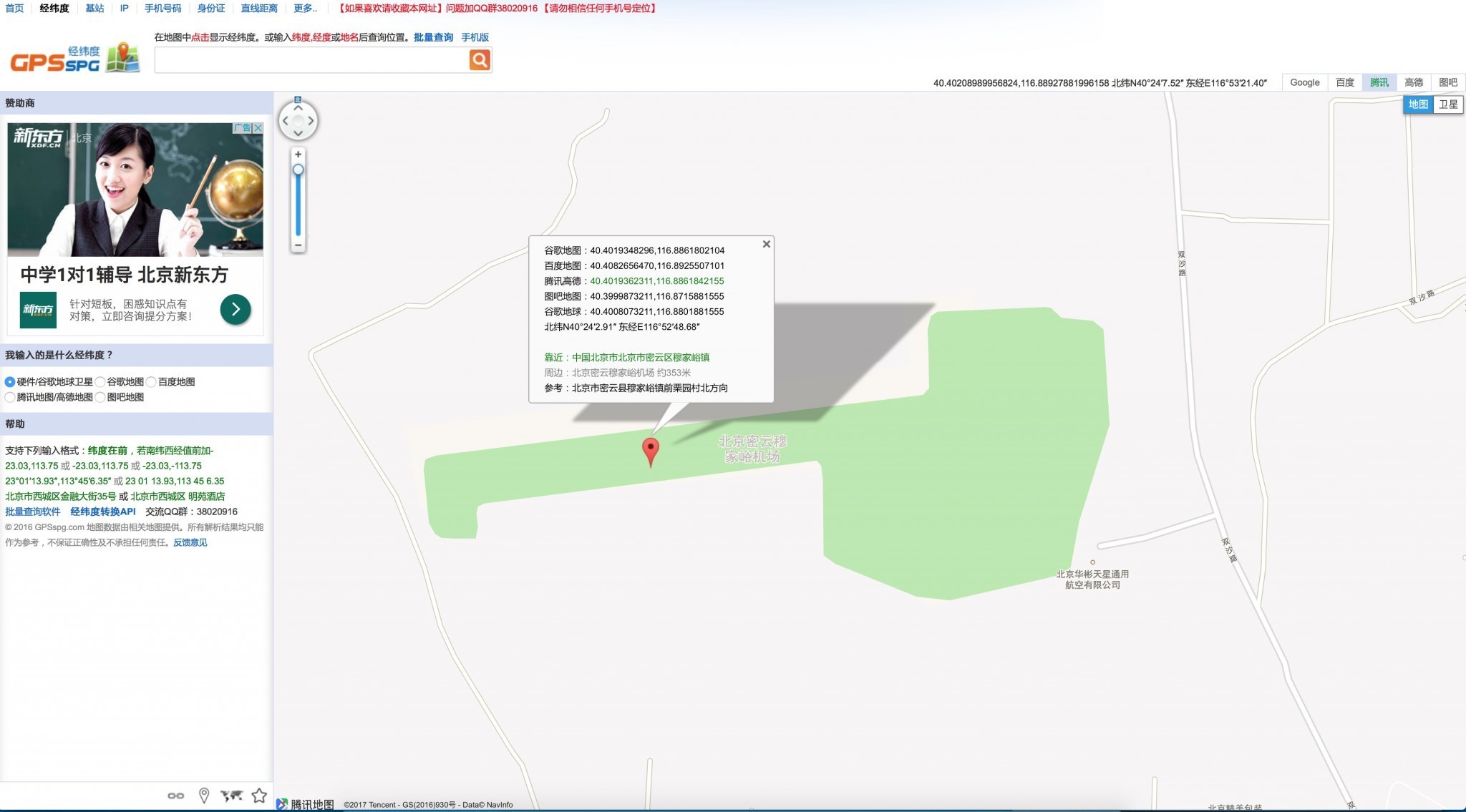

也可以使用这个,经纬度在线查询,好用

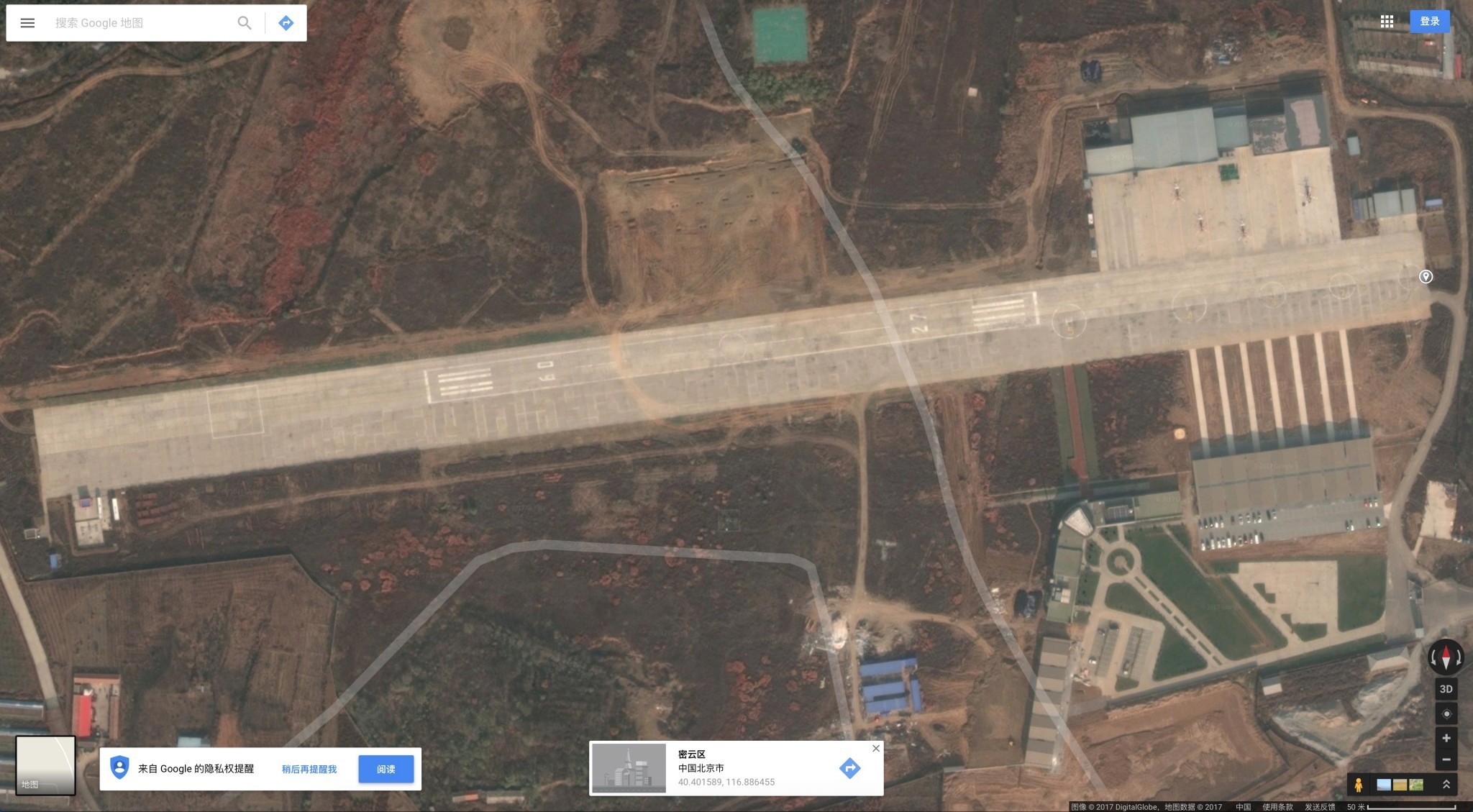

谷歌地图上面的经纬度--点击该位置即可

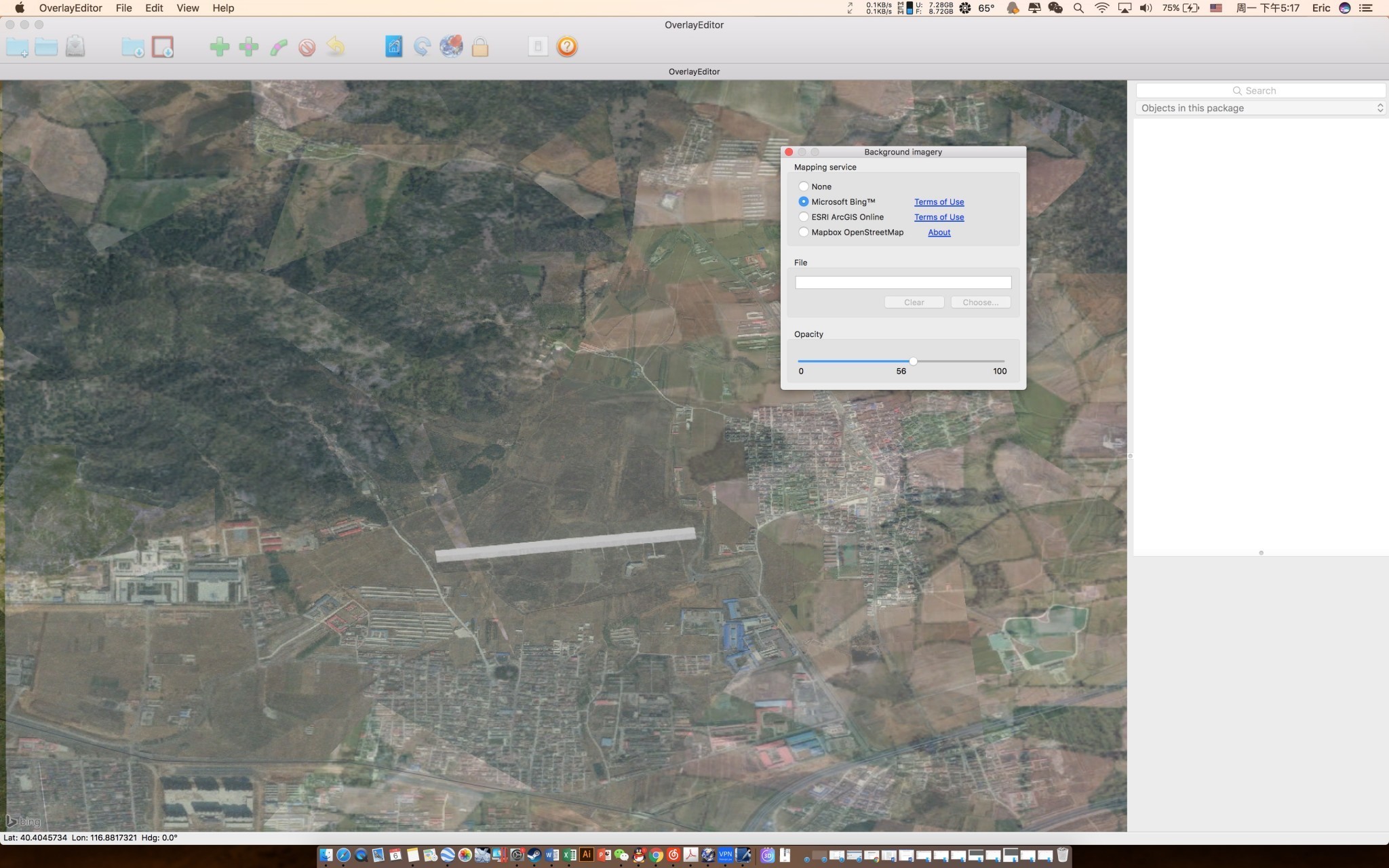

打开上次说的Overlayeditor,加载出实际卫星图,完美。

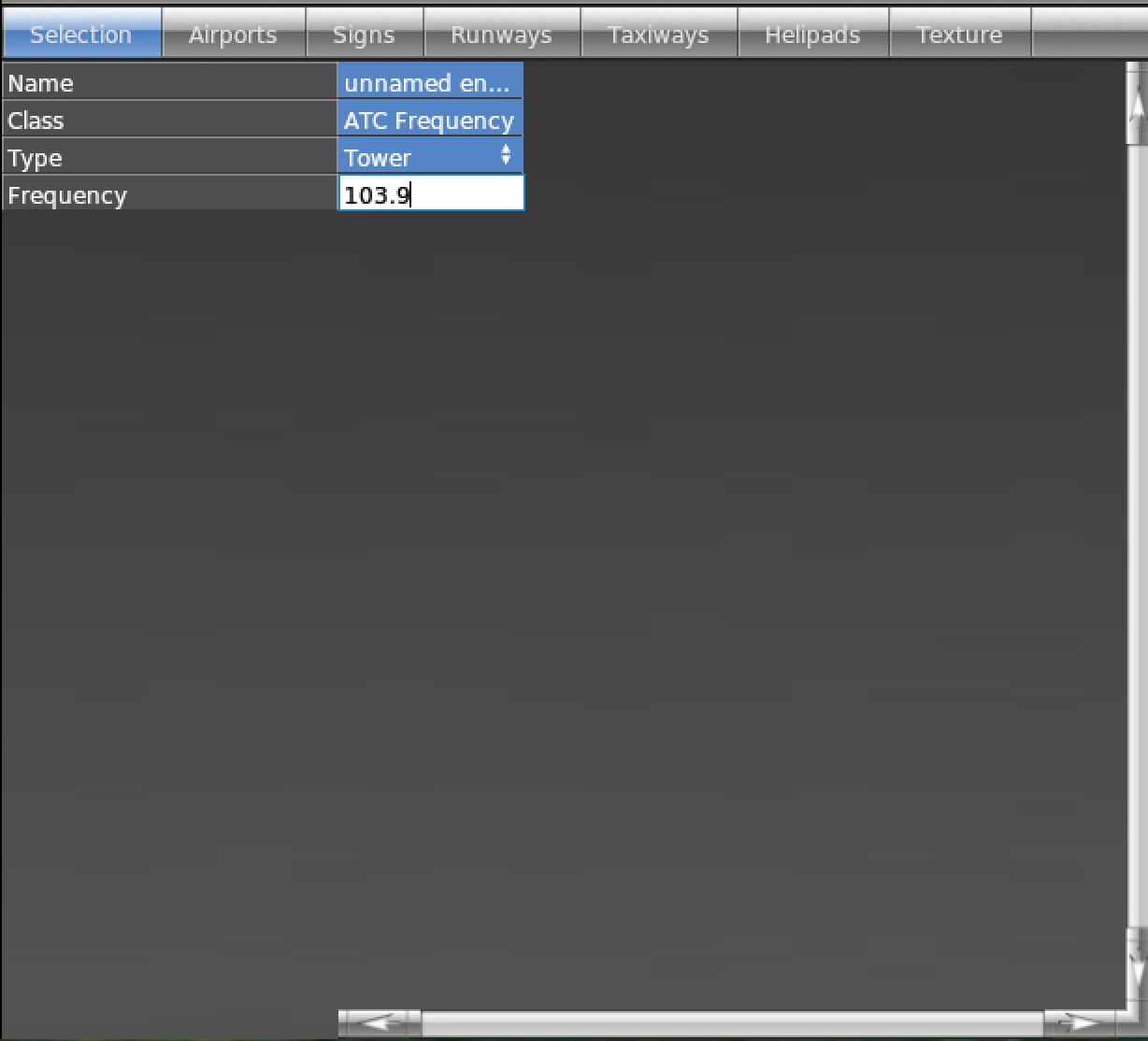

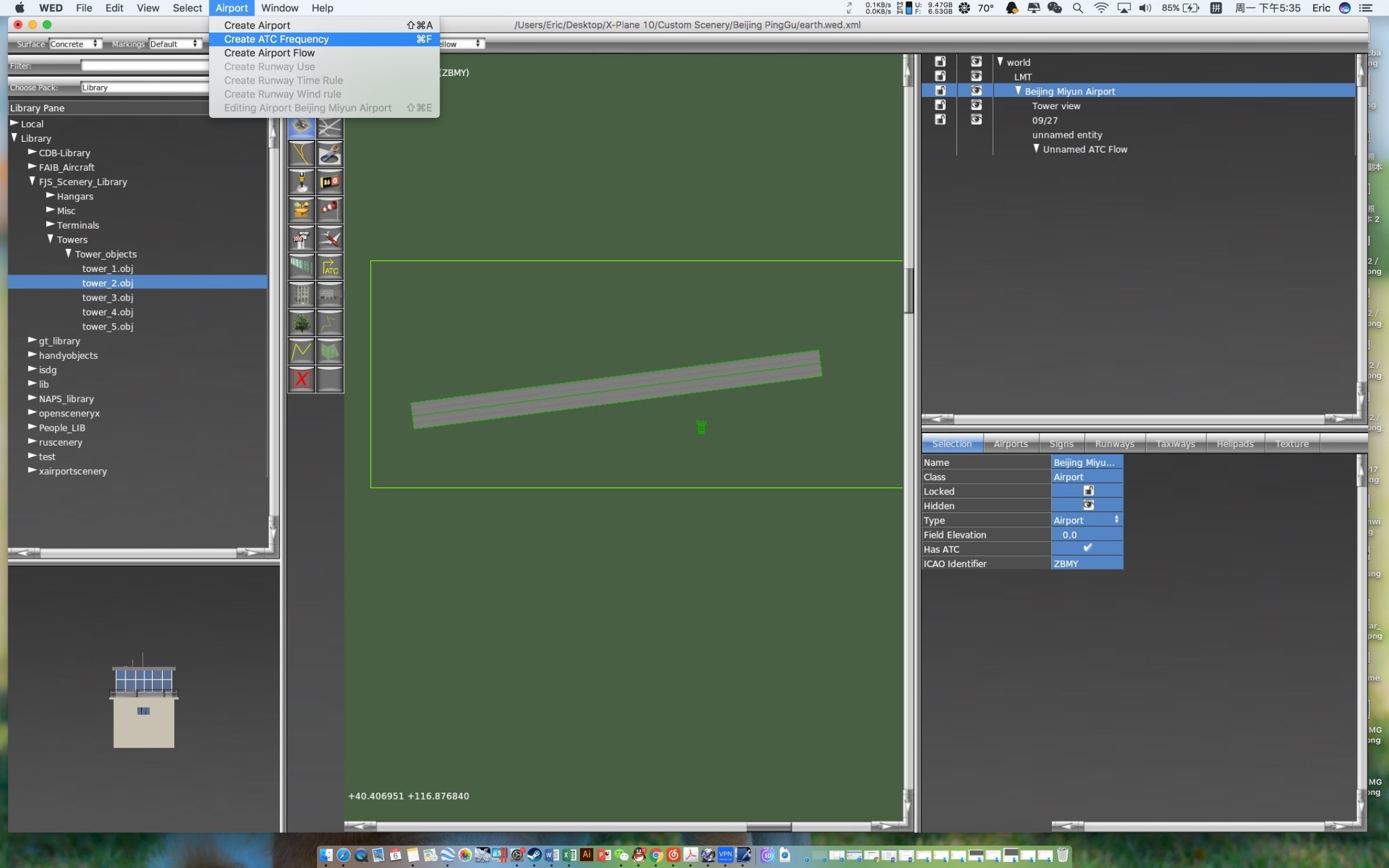

然后开始搞机场。Airport底下,创建塔台频率和流程


直接按照航图输入频率即可,我当然知道103.9调不出来航空频率...北京人都知道

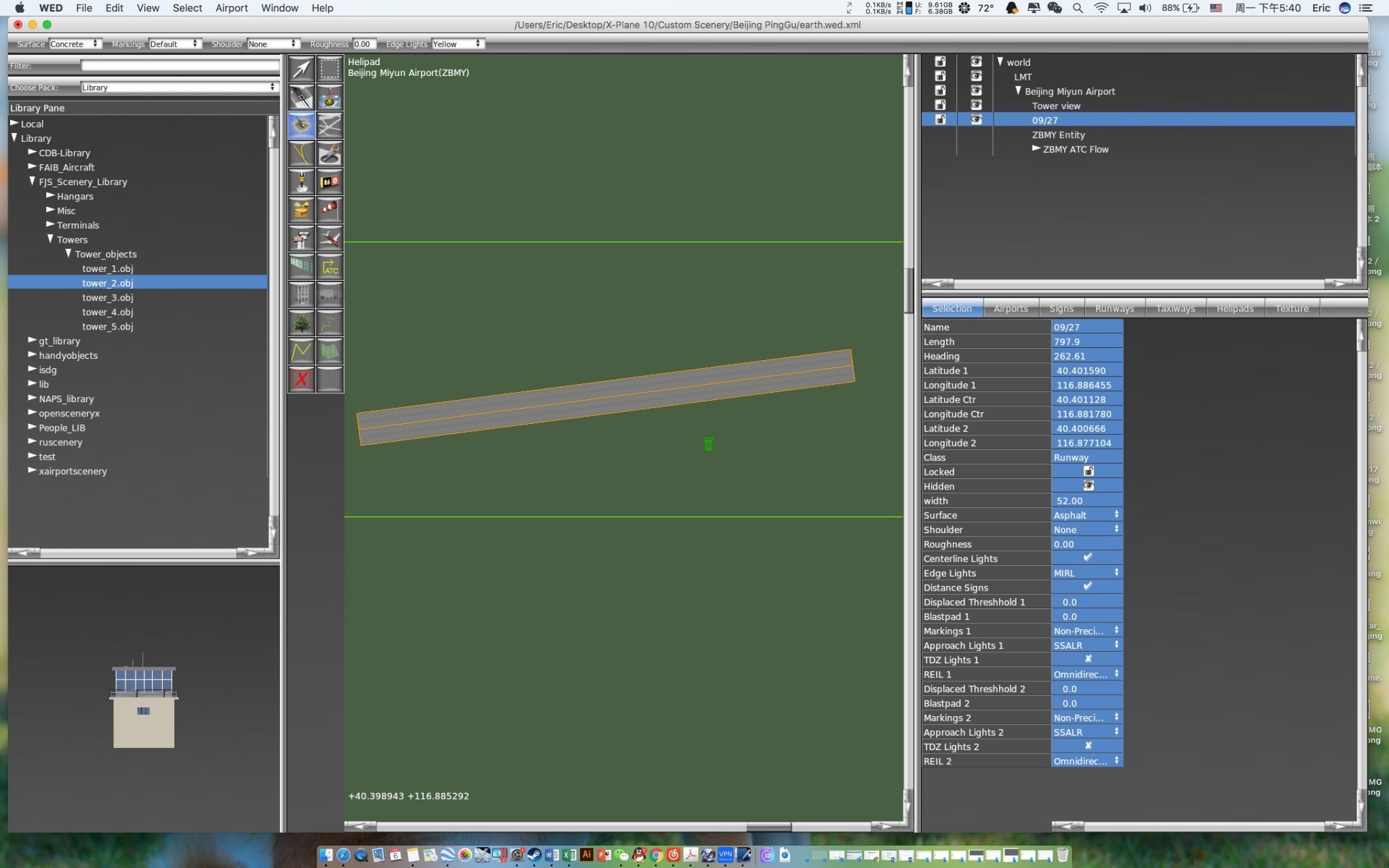

然后是跑道的各种属性,包括道面材质,灯光什么的,
关于灯光选择,如有疑虑,维基百科上有非常全面的解释

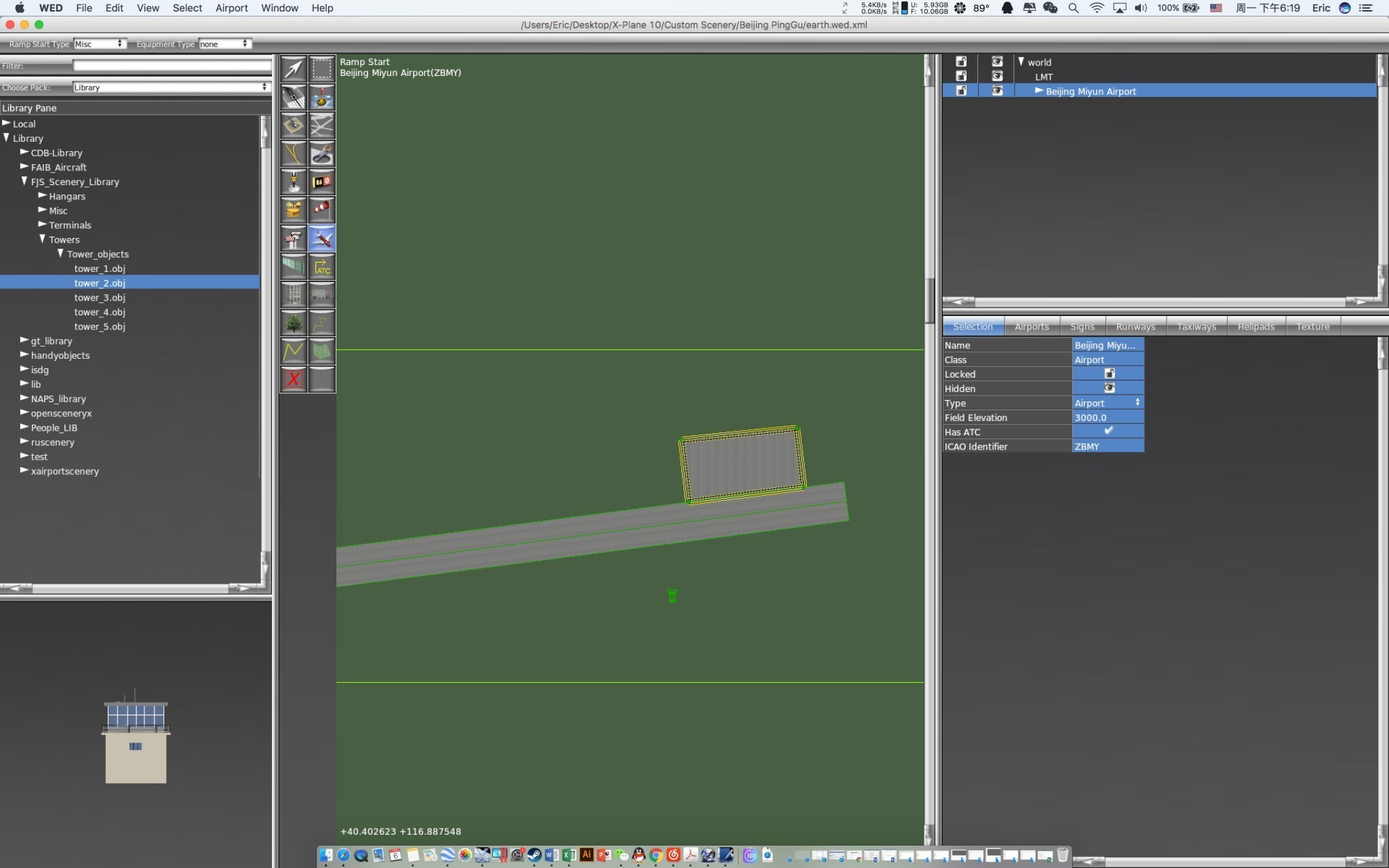

左侧模型库直接左键确定位置,通过工具栏左上角的箭头来调整方向

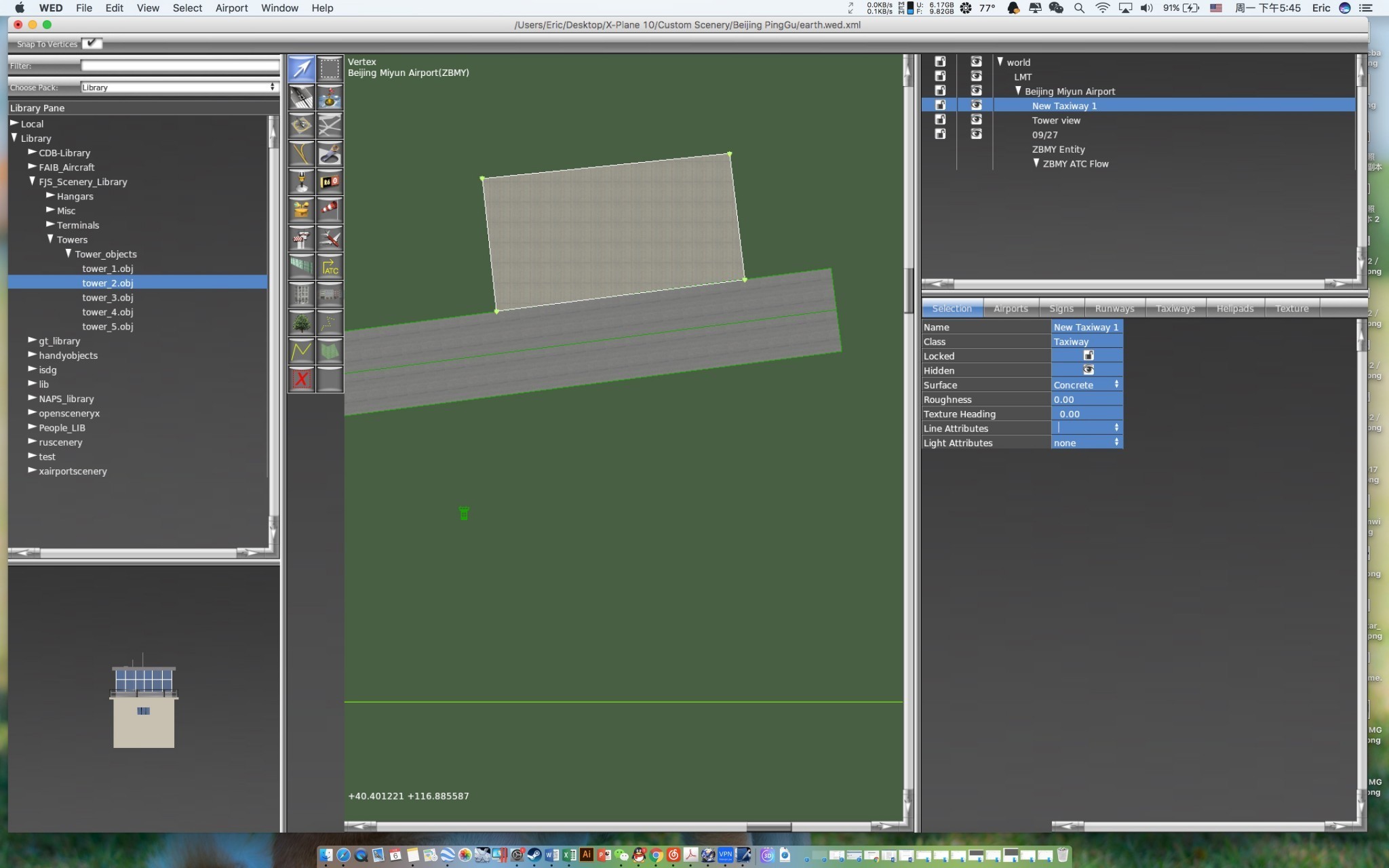

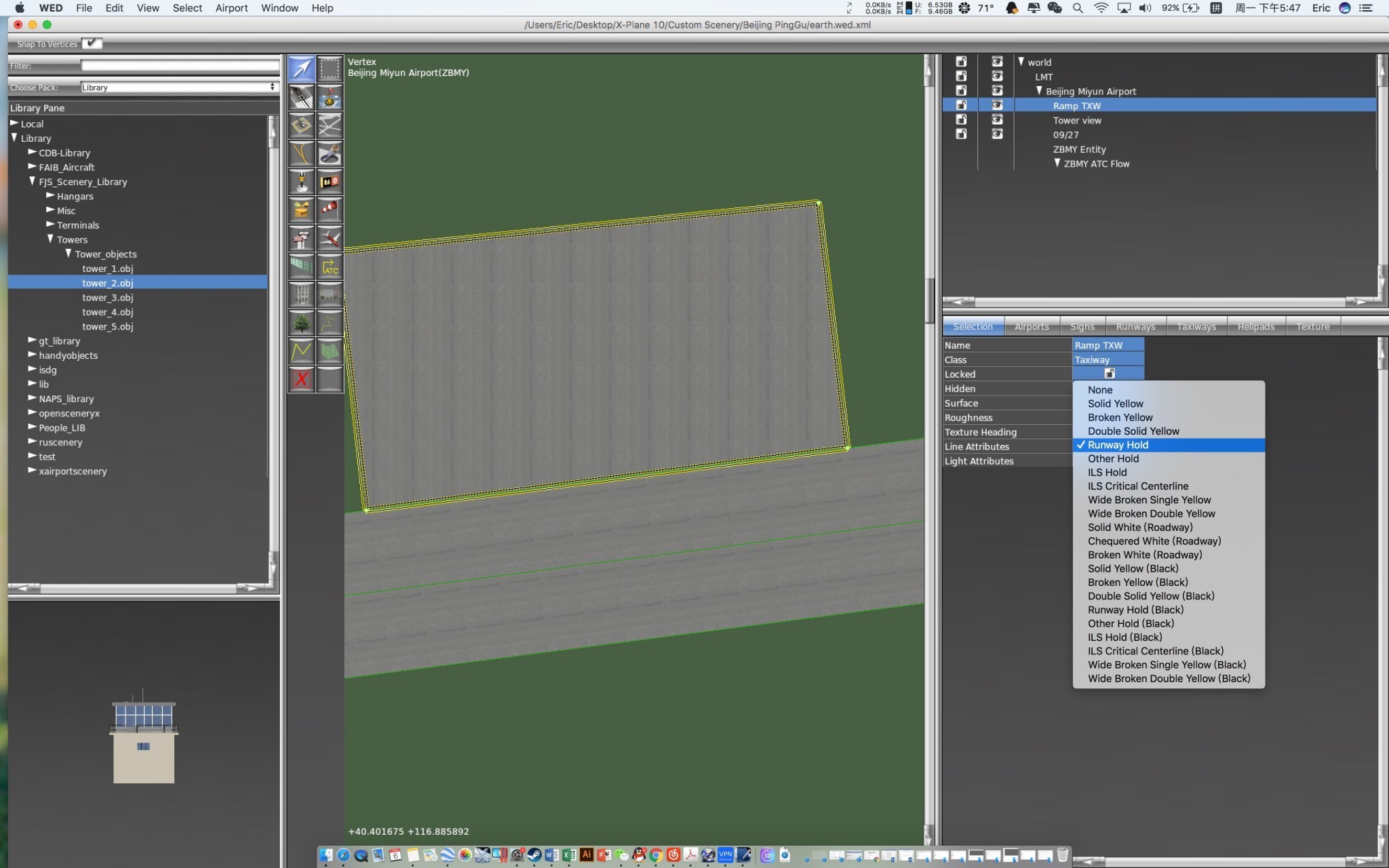

接下来是滑行道,右侧第三个。
说白了就是自定义形状的跑道,但需要回到原点结束

和跑道设置差不多,我调了下材质,和周围的分界线
(多用于于跑道交汇处)

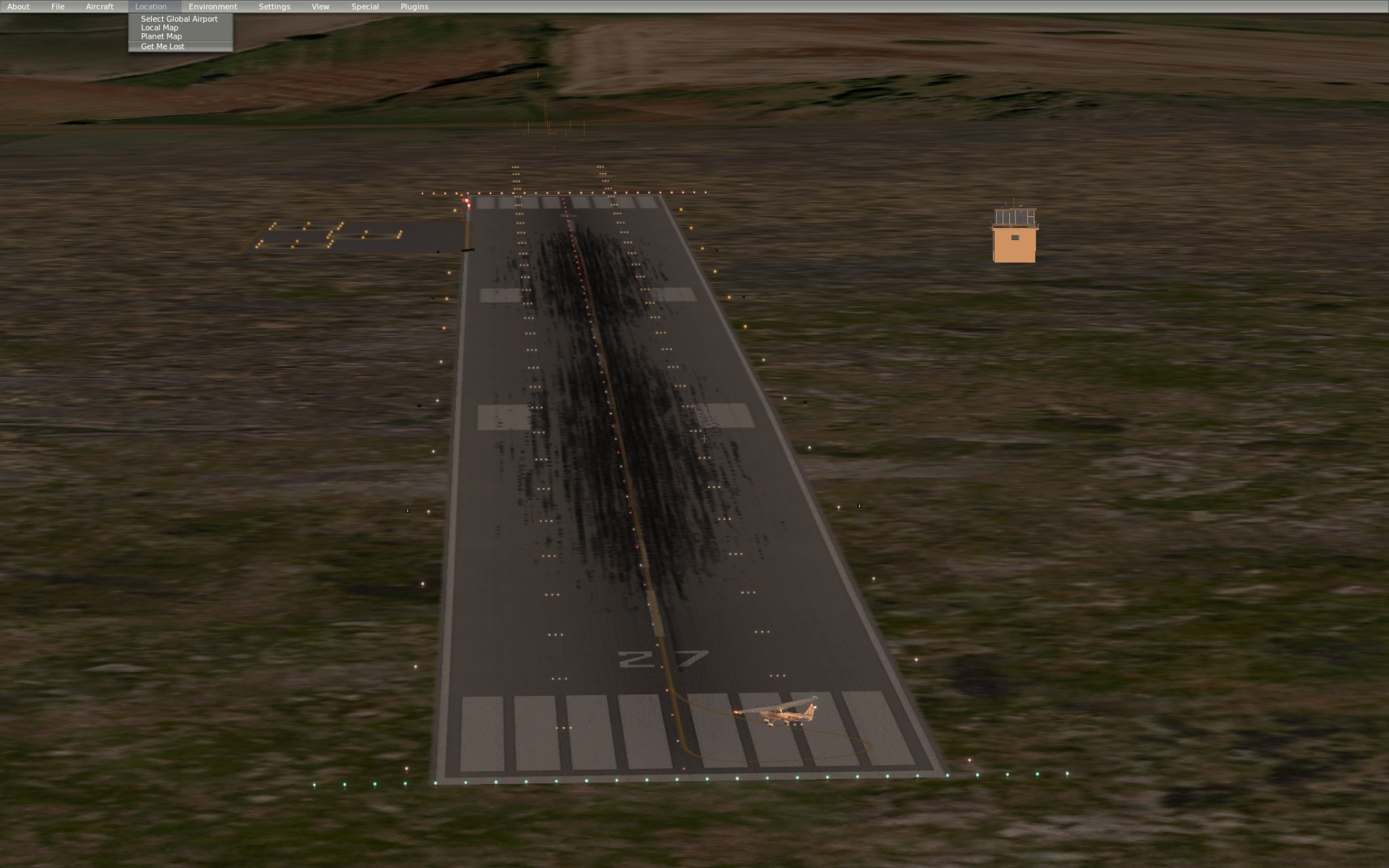

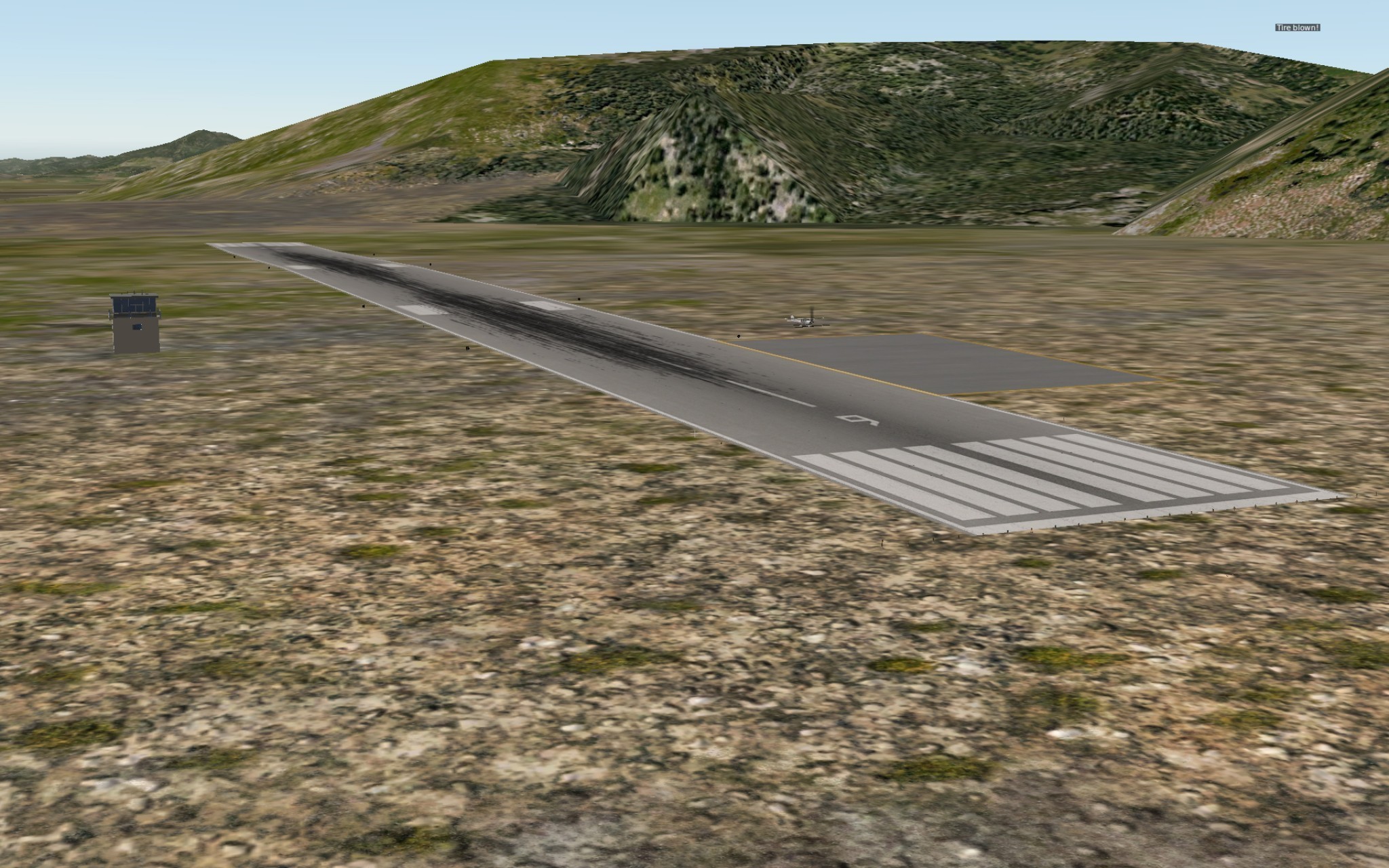

回到模拟器,这是贴合地面的跑道,有个凸起

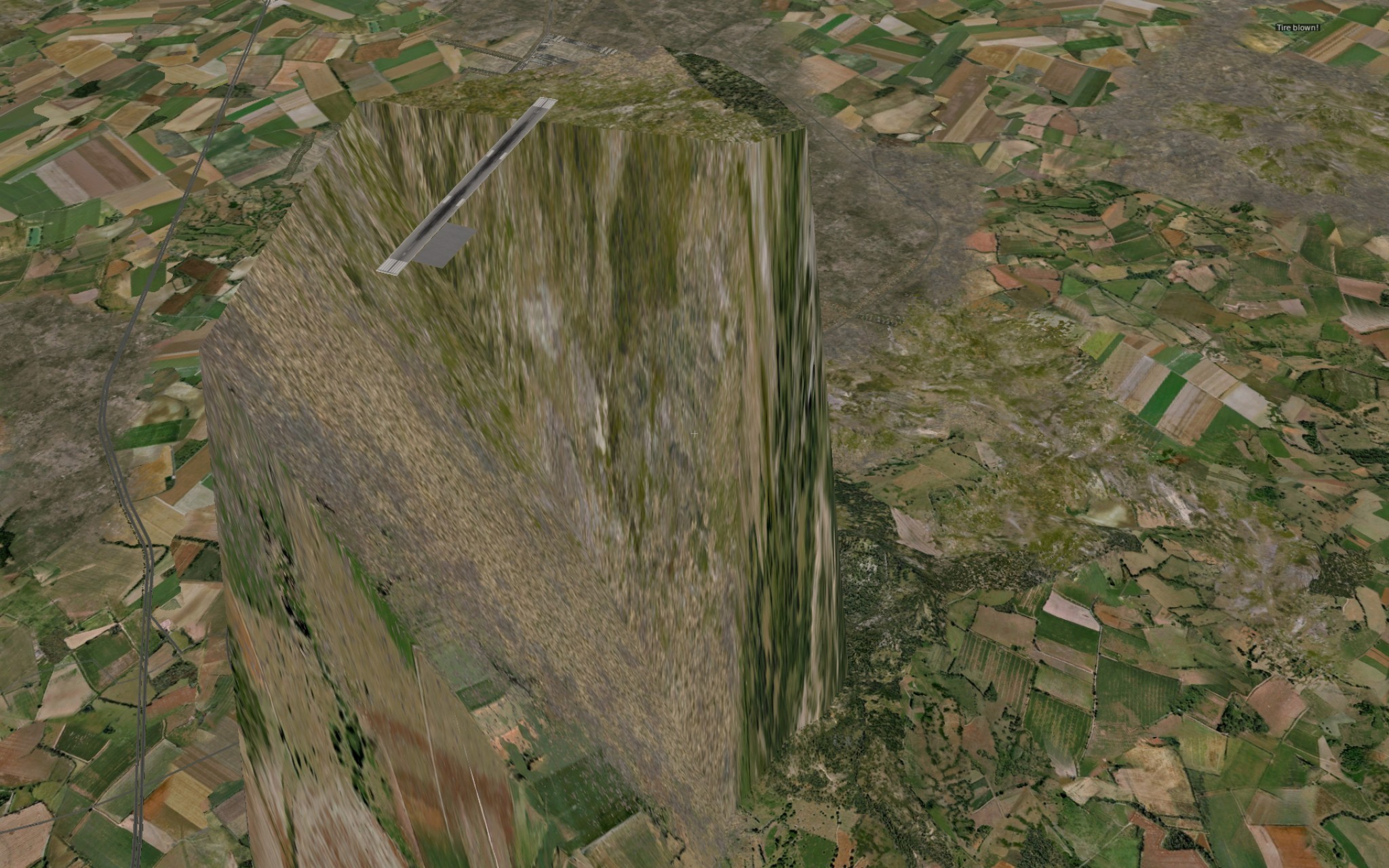

选择整个机场,见右侧编辑栏的Elevation,比如咱设置个3000试试:

明白了?

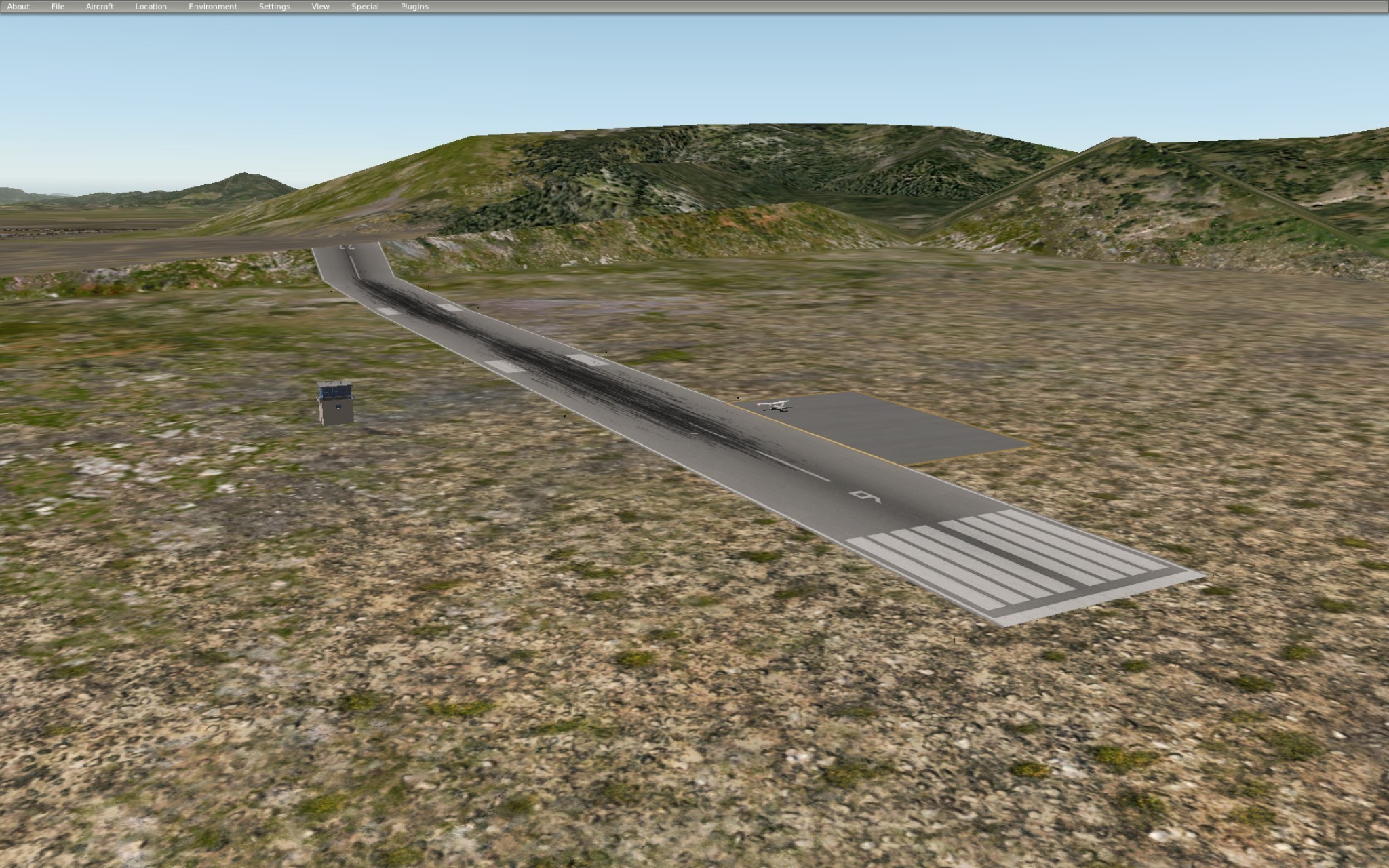

我适当调整到了50,不贴合地面,平了。右上角的Tire Blown说明了...海平面突然升高,被弹飞了

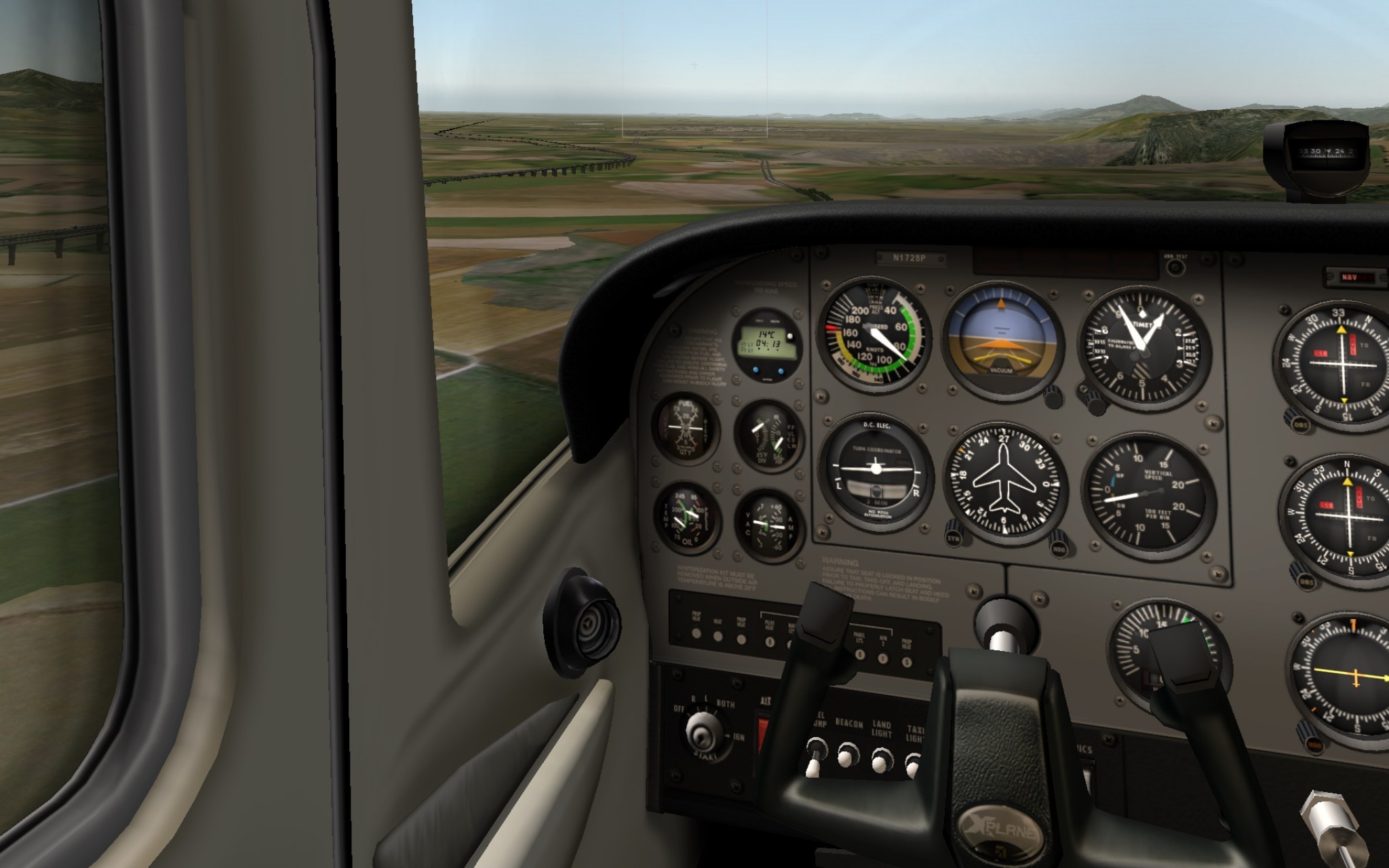

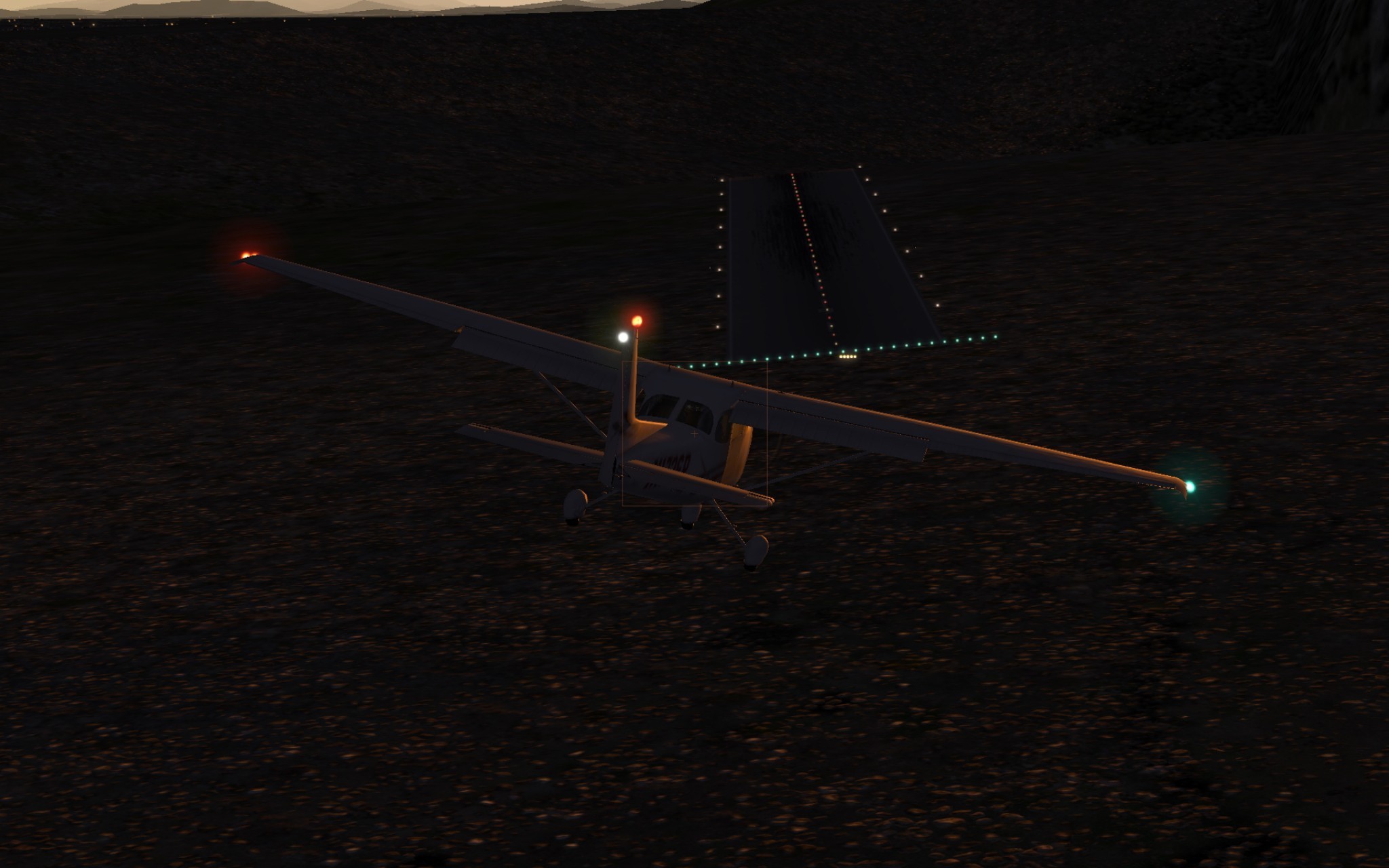

迫不及待试飞一圈

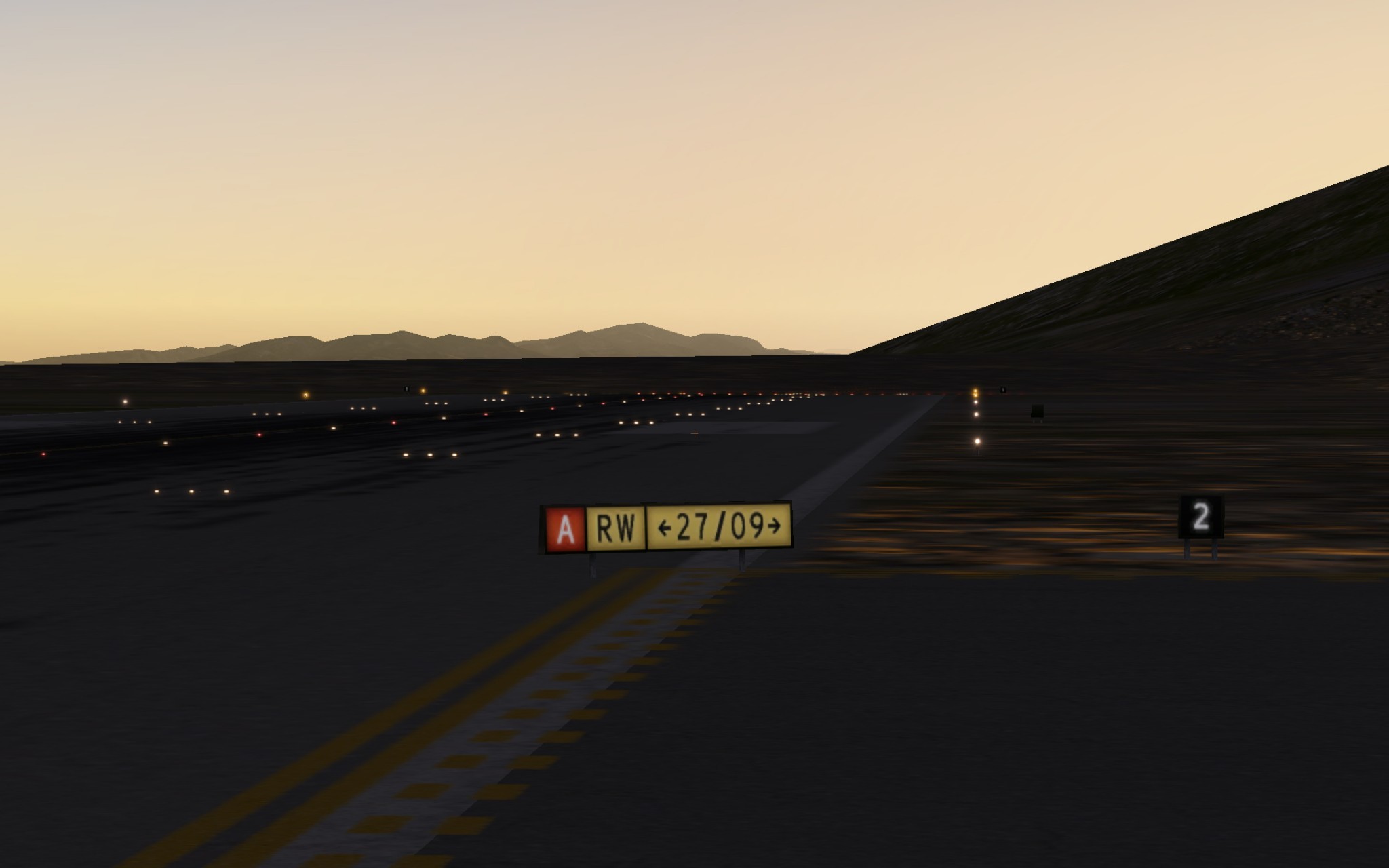

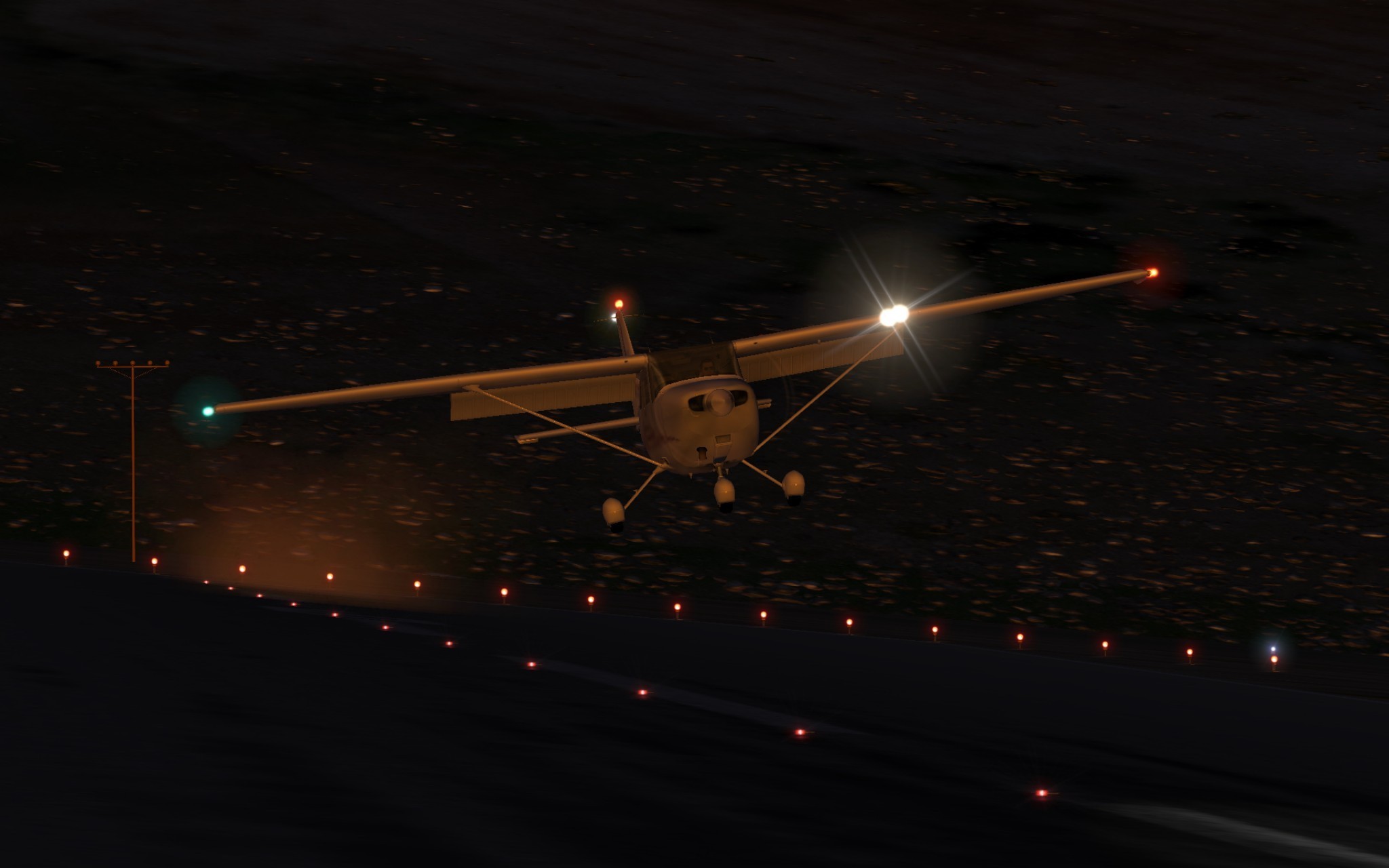

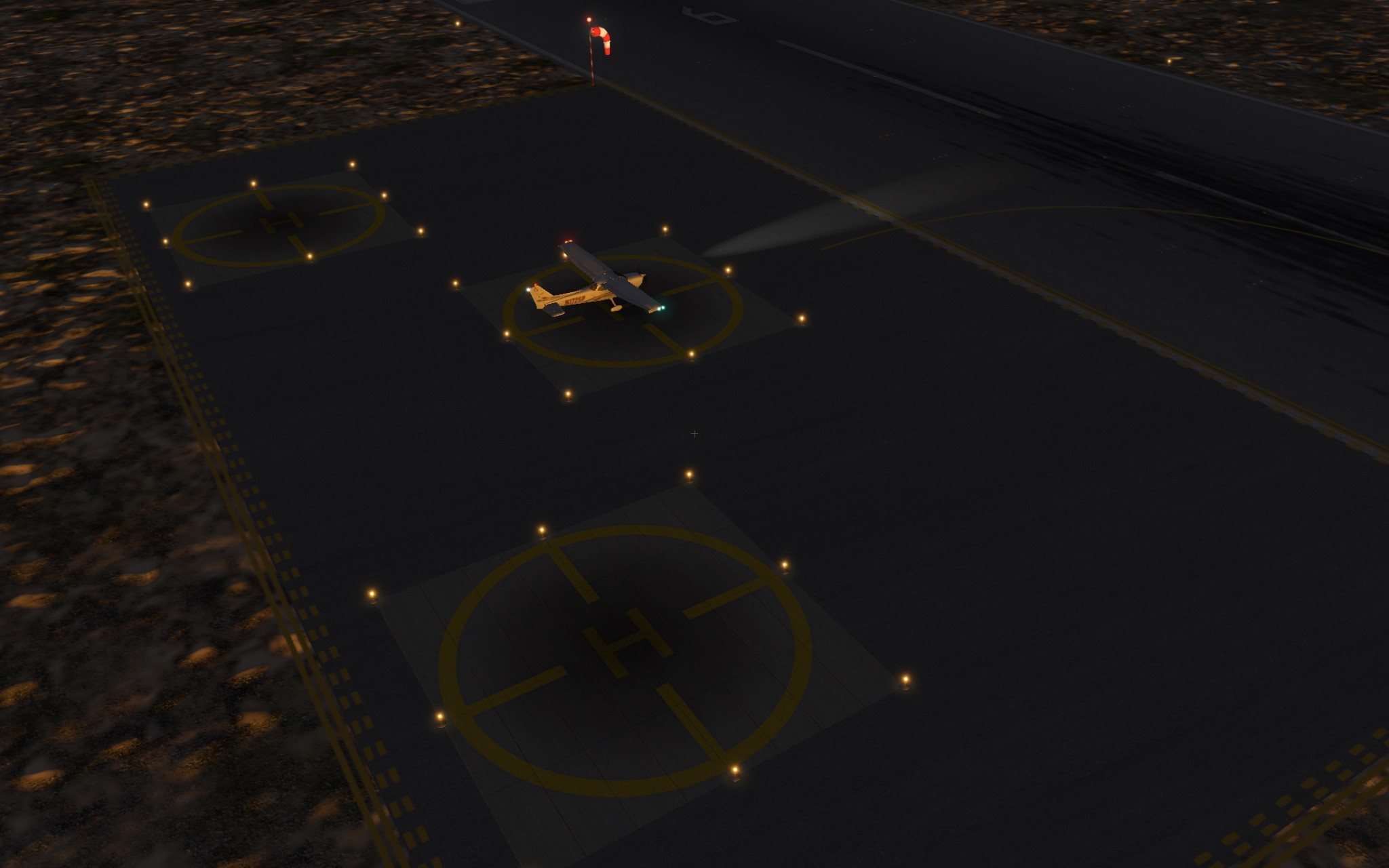

我选择的灯光配置是通航机场级别的,夜航目视飞行有些困难

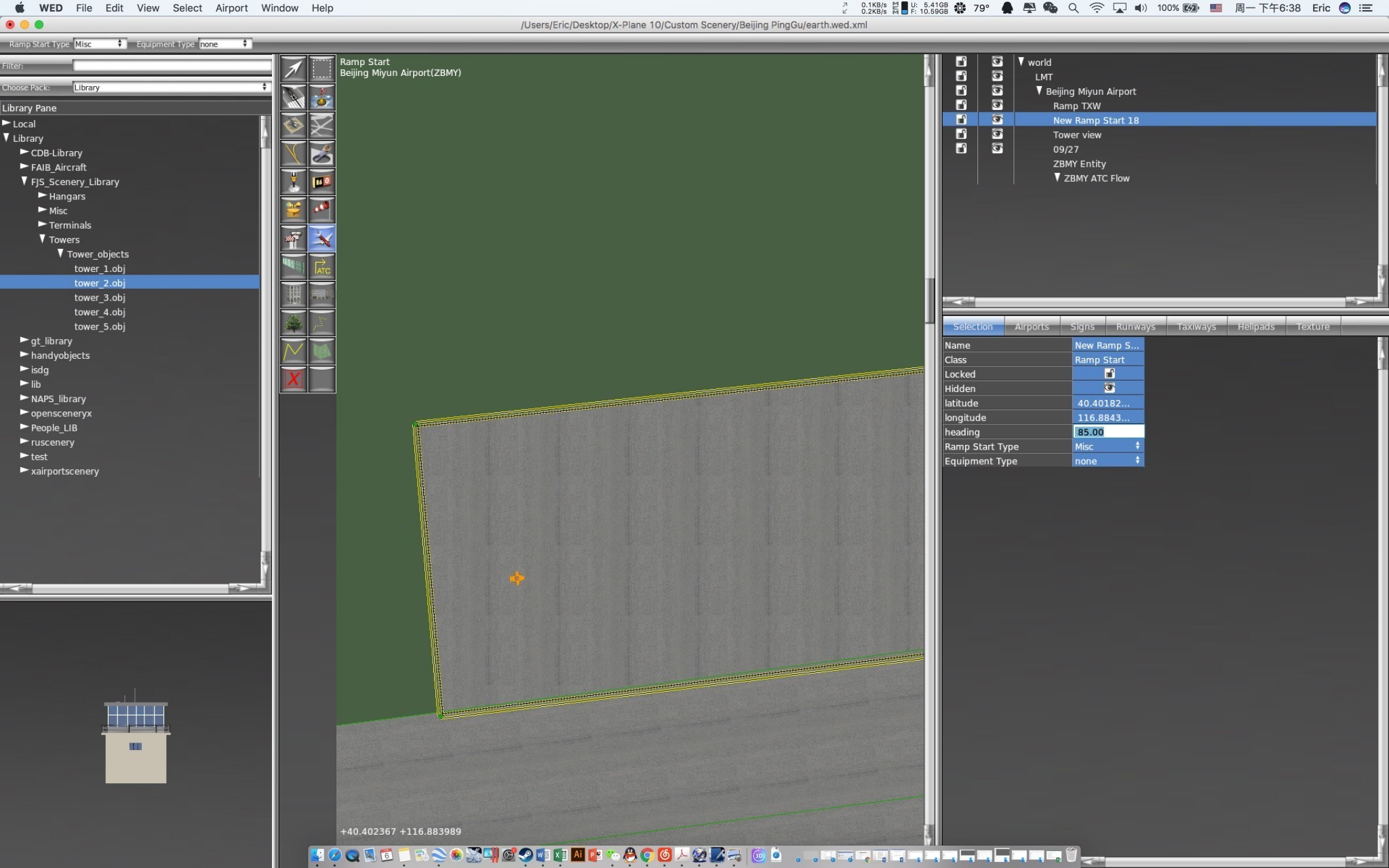

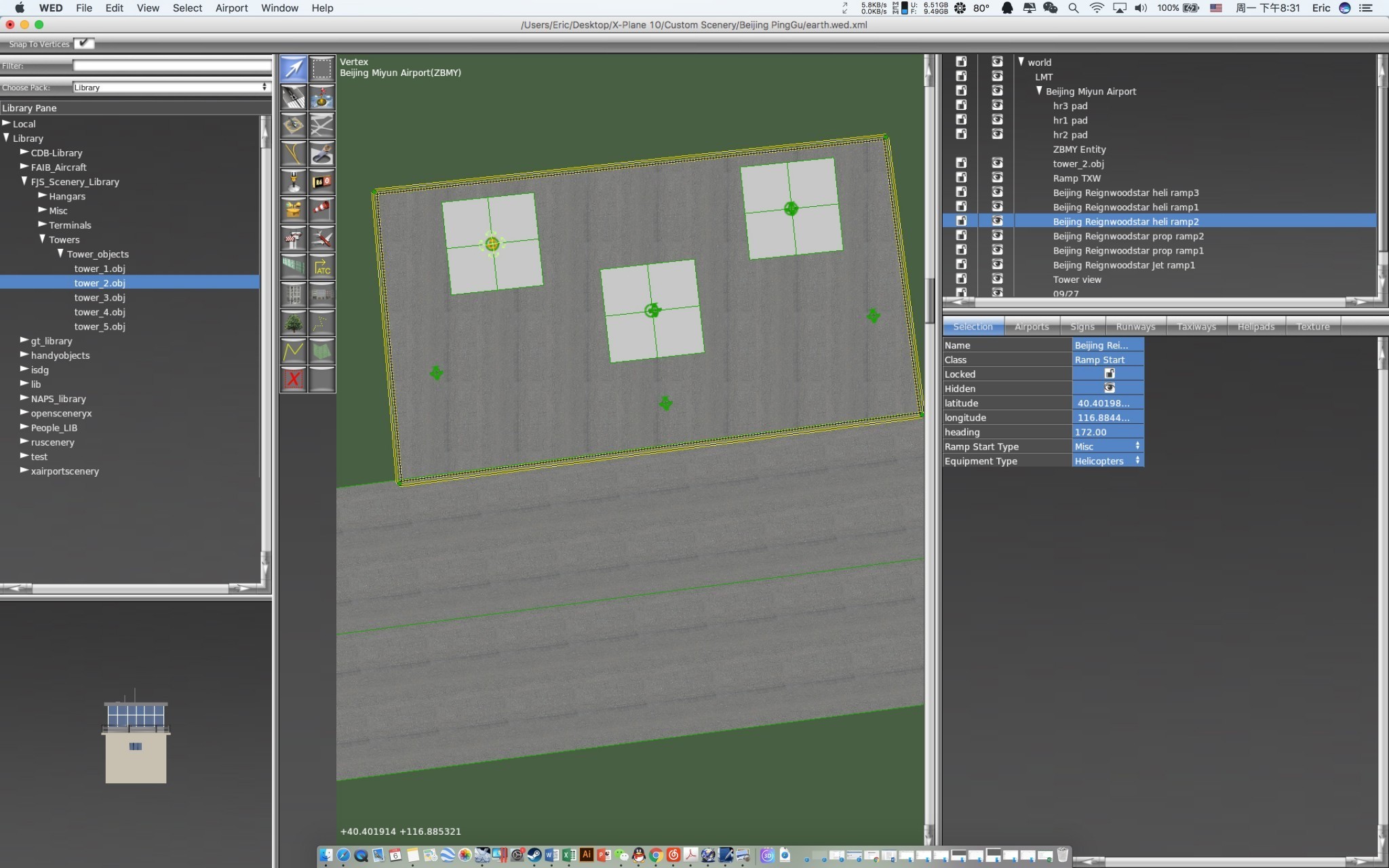

然后是生成点设置,就是设置在此机场,机坪的位置
大同小异

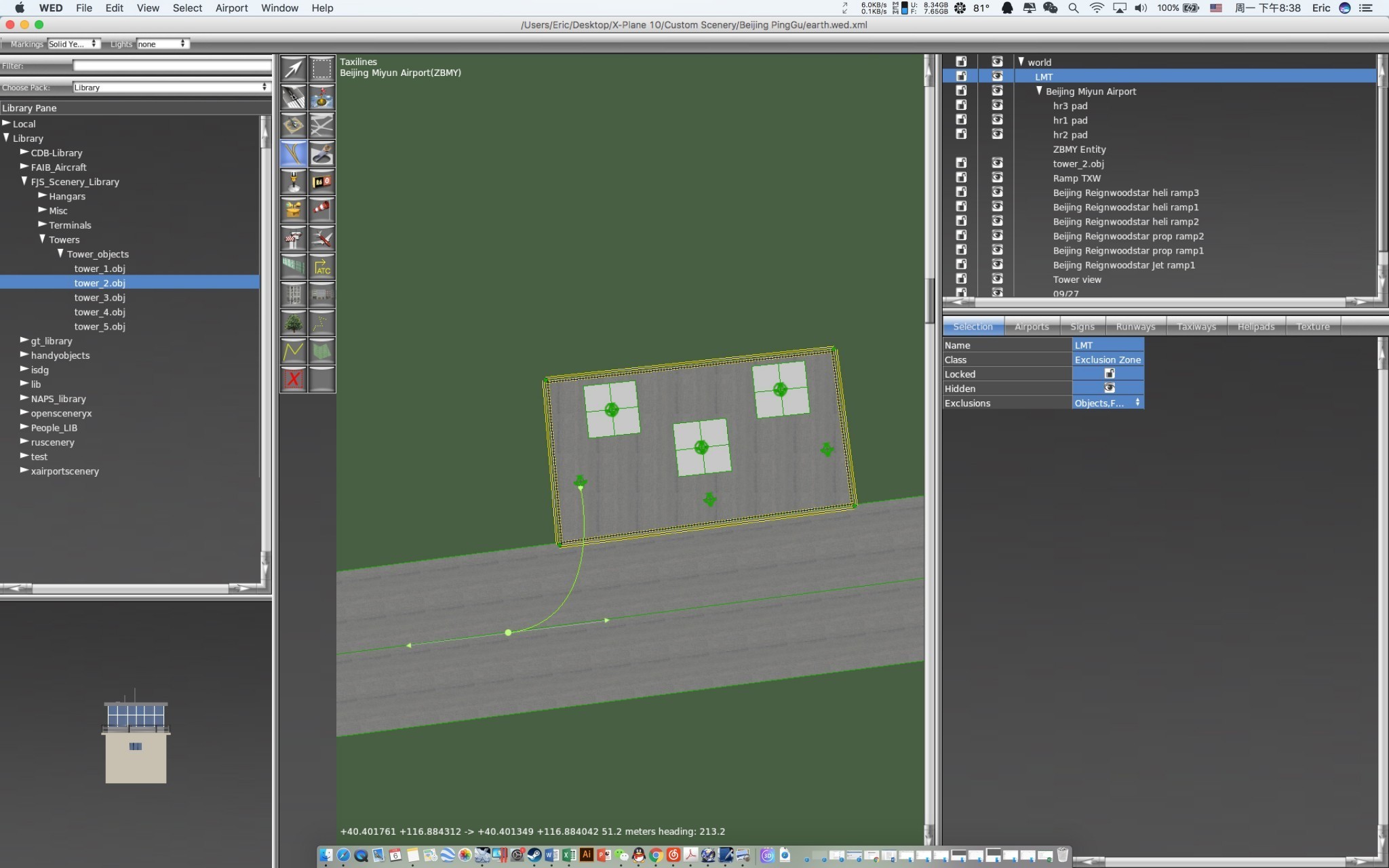

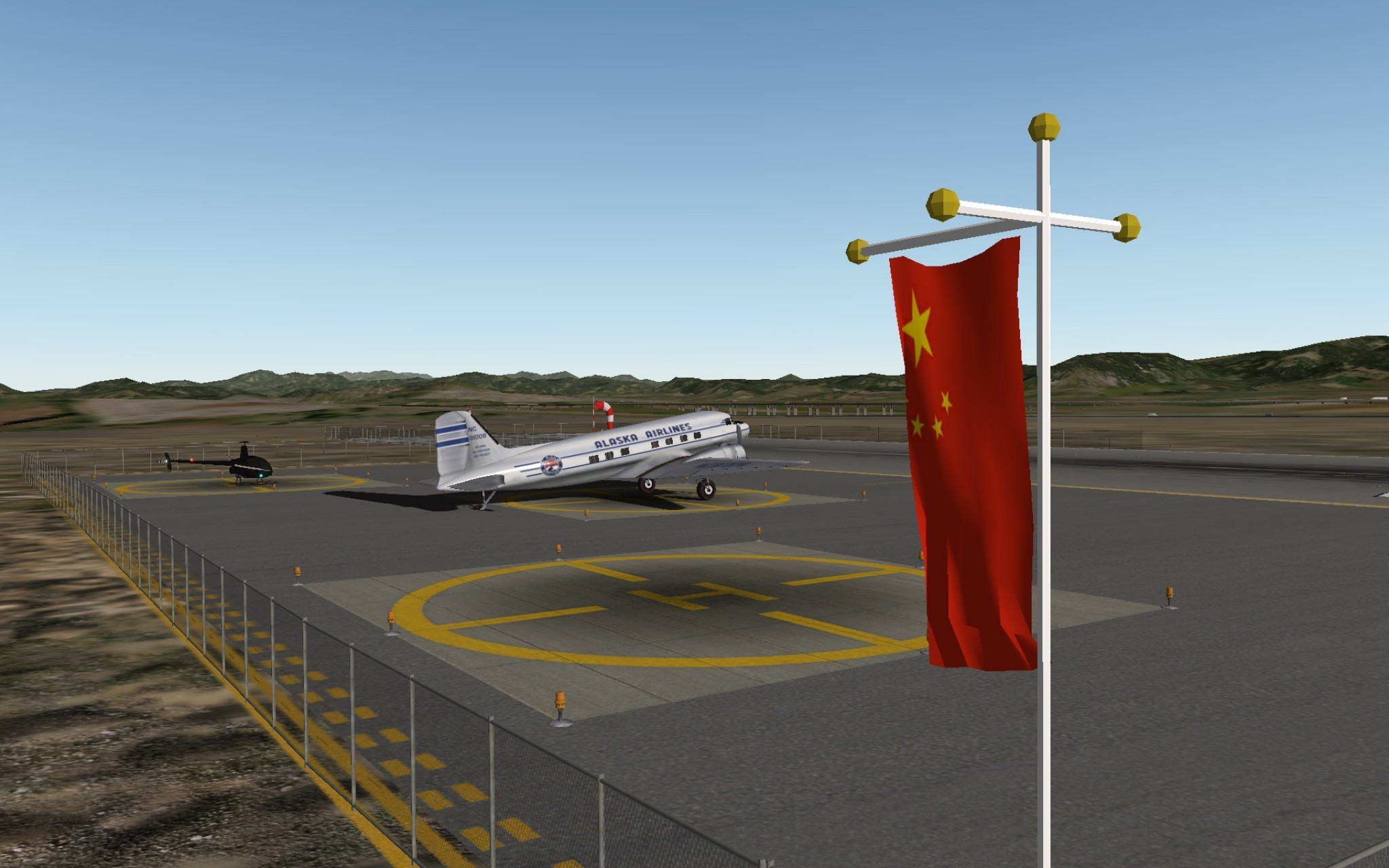

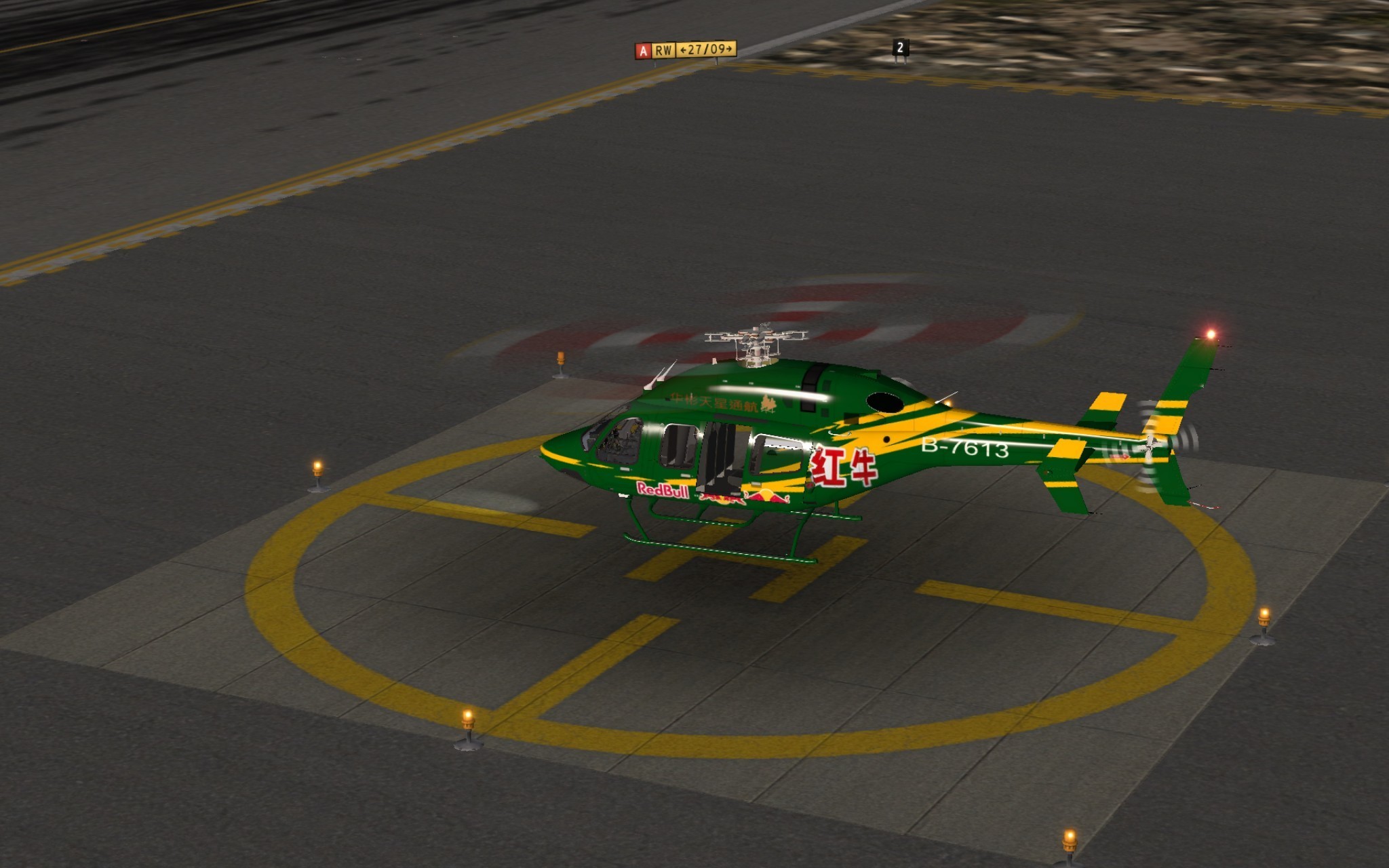

直升机坪配合工具栏左侧第三的停机坪使用效果更佳

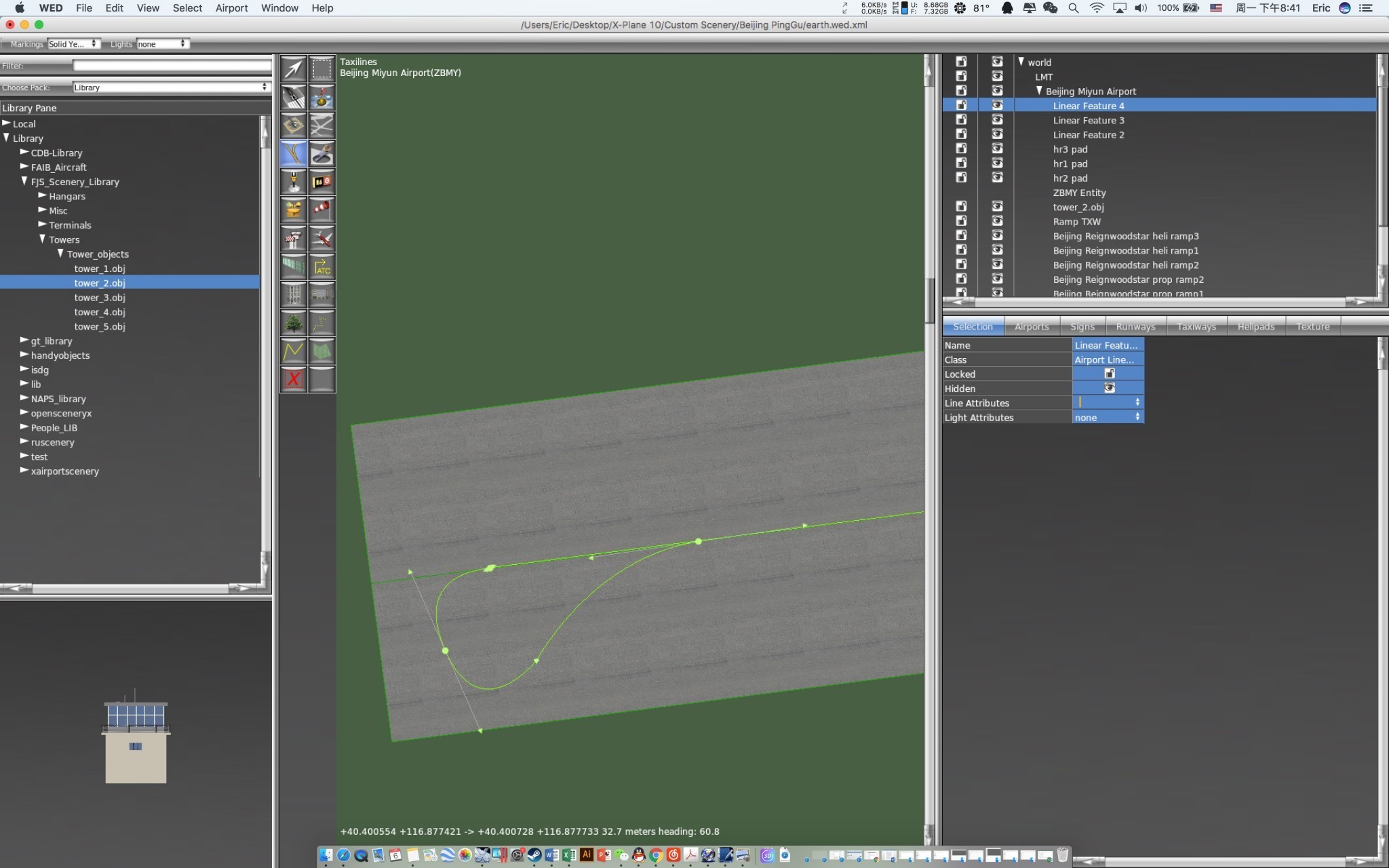

然后左侧第四个滑行道指示线生成,就是两点连一线,中间可以摇摆,自己一试便知,很简单

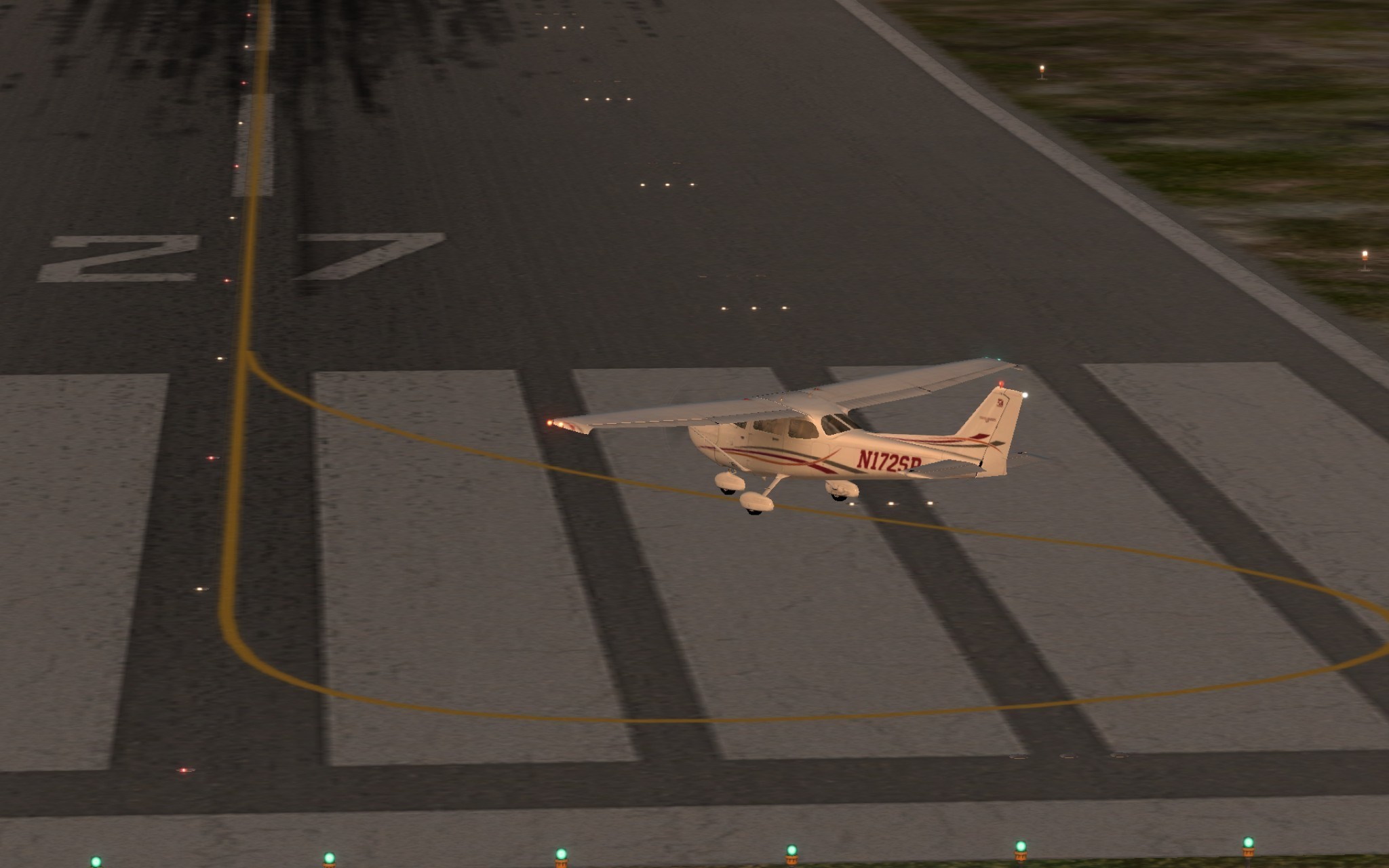

在跑道头打了个掉头弯,不知道标不标准

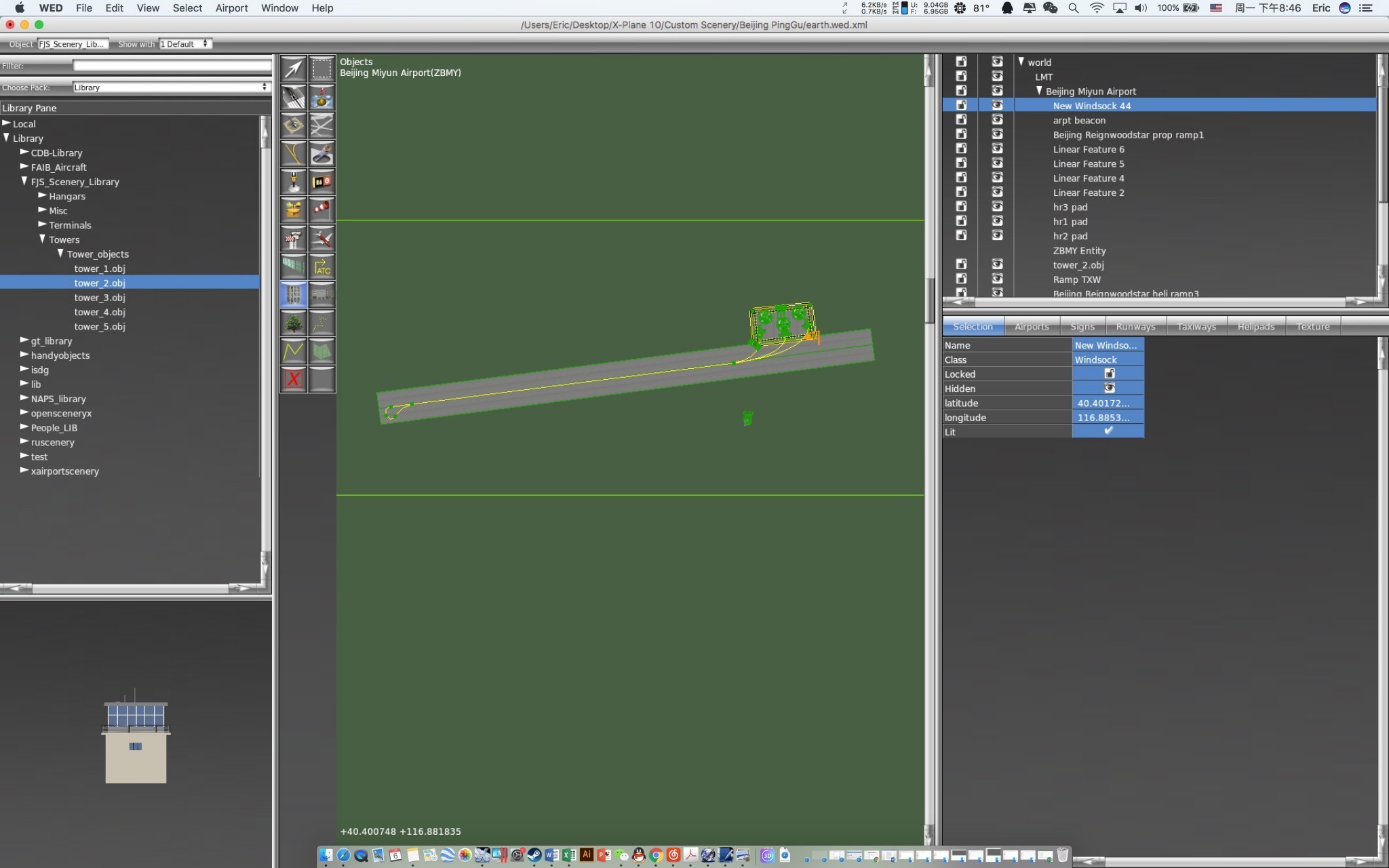

然后是无关紧要的风向标和滑行道指示牌

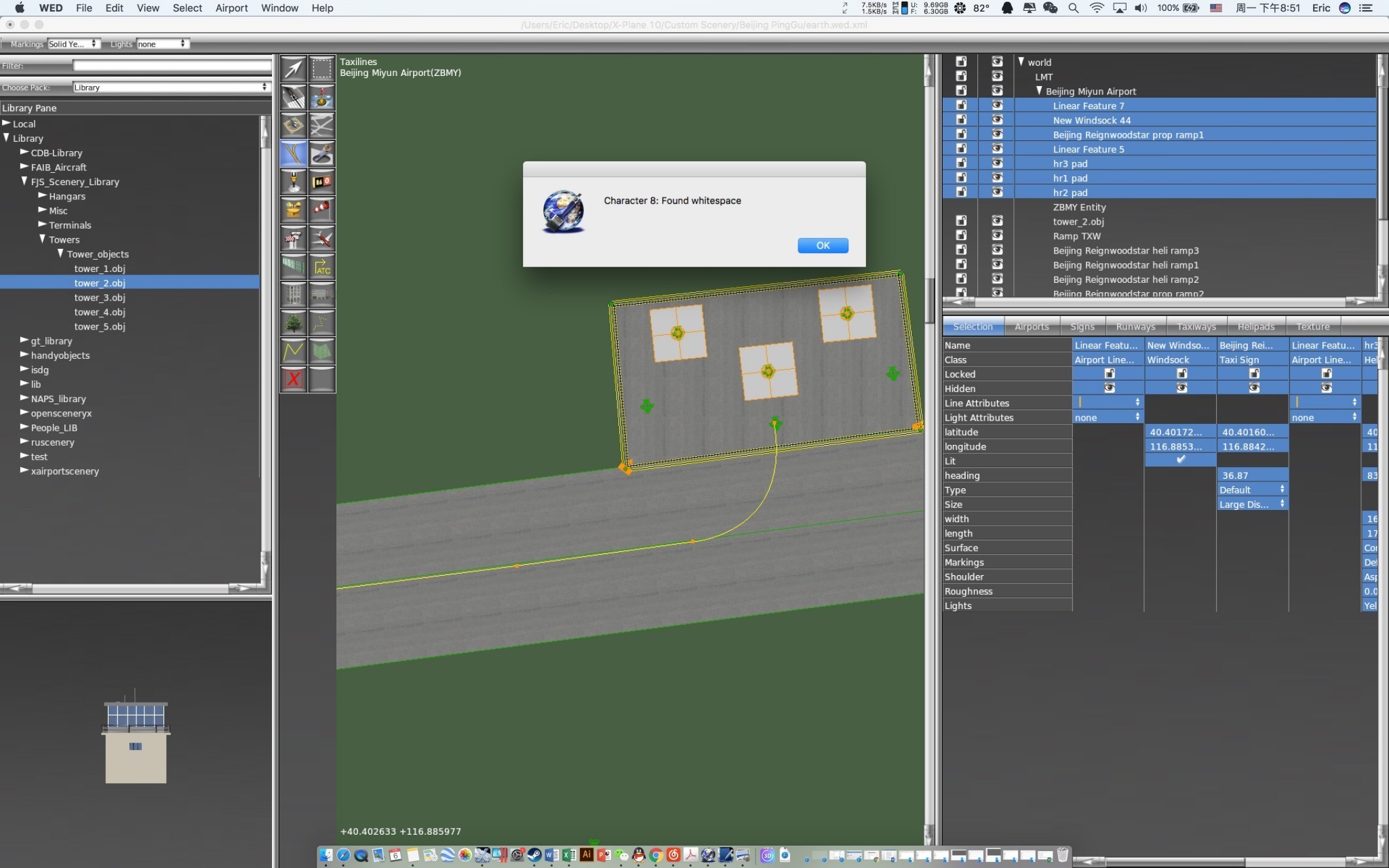

突然报错,便一个个排查,最后发现:
Character8其实指的是滑行道指示牌的第八位字符,有空格

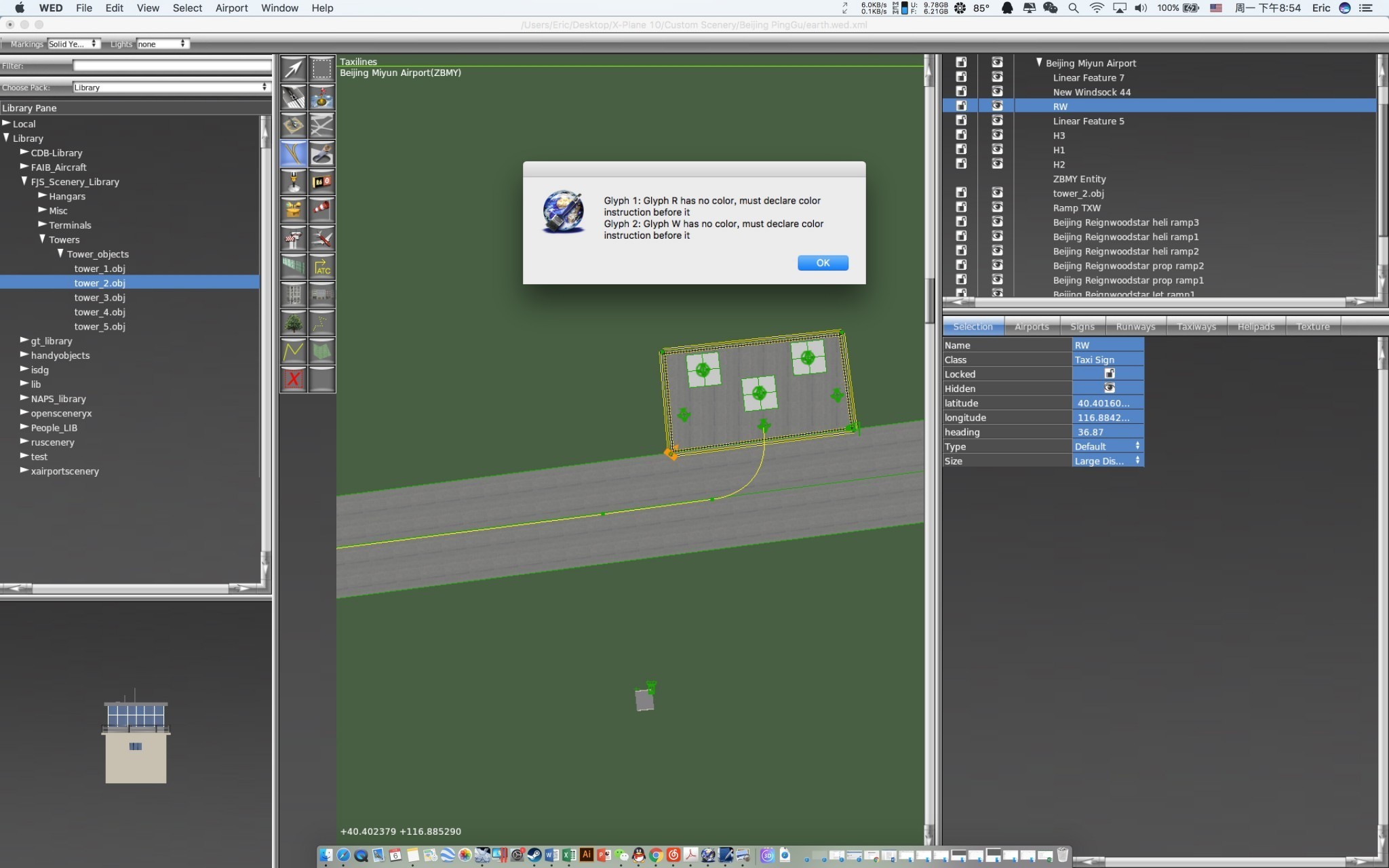

然后又提示颜色不对劲...

气的我
Bing了一下滑行道牌生成器

结果真有

点这里

直接输入,选择颜色就好

然后复制结果,粘贴为滑行牌名称就好

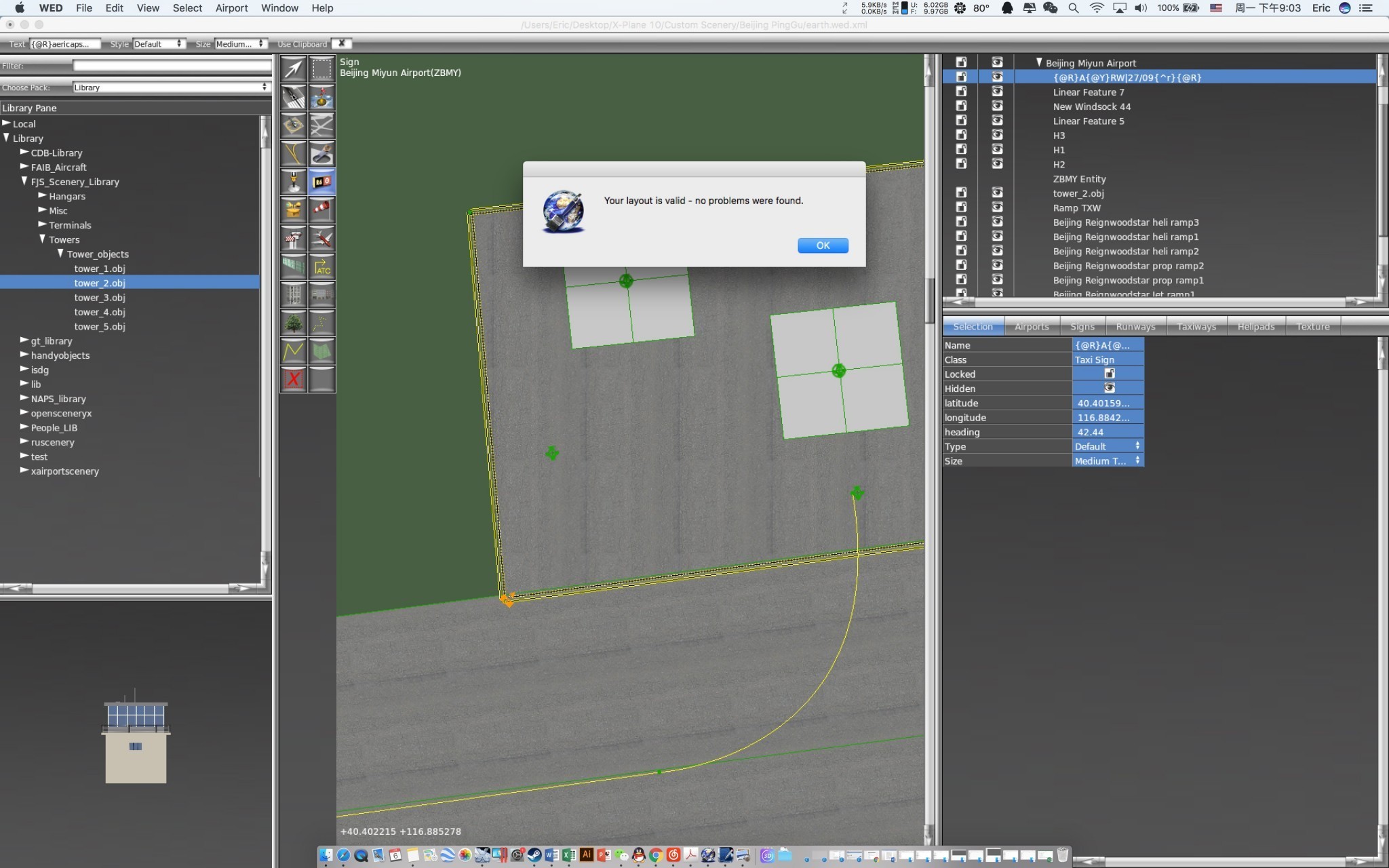

Cmd+Shift+V验证,无错误,就喜欢这个

本机场的制作先告一段落,基础设施已完备,就差卫星地景和模型增加真实性

以后有时间用Overlayeditor完成这个项目

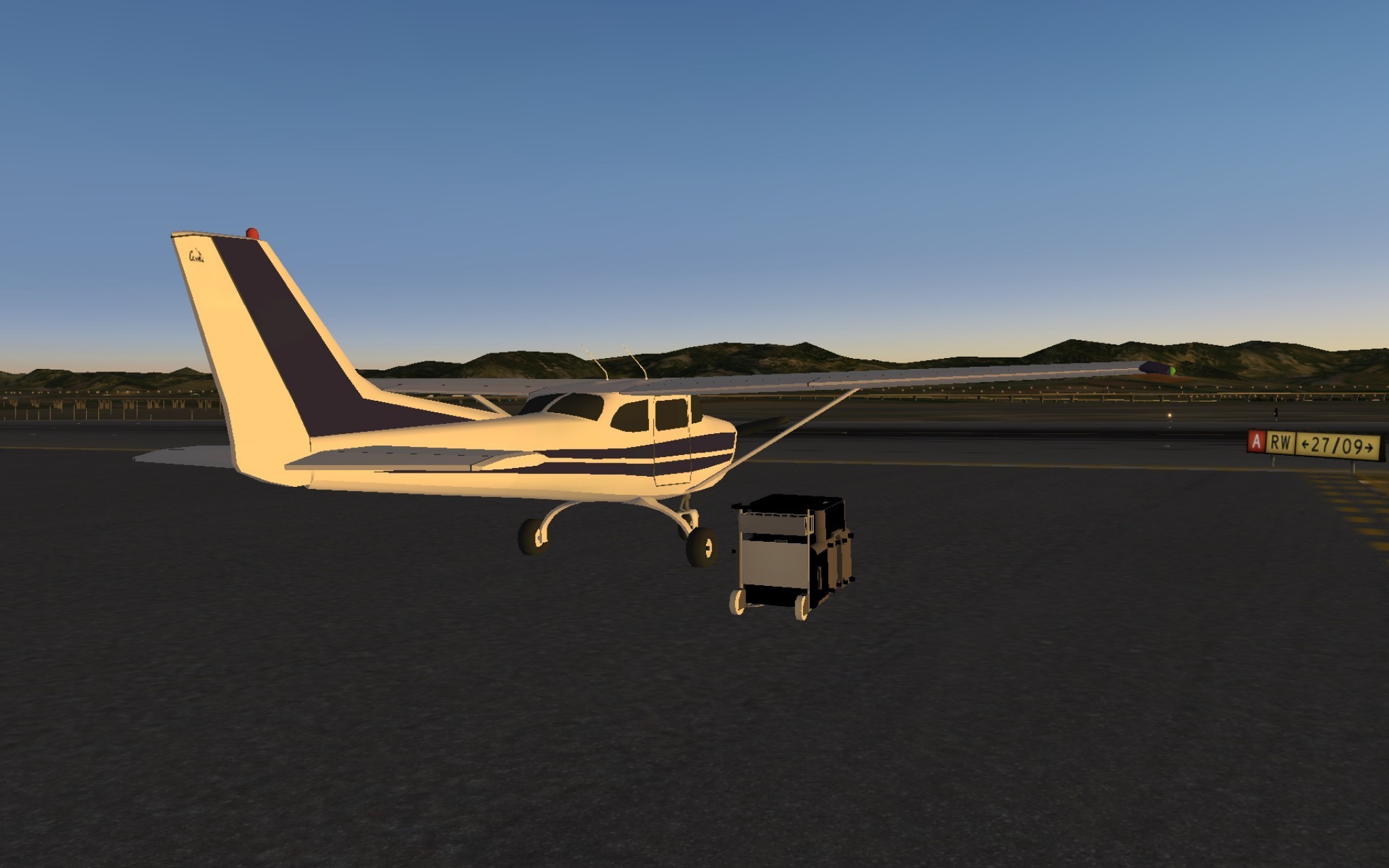

先放图:







我才发现的一个涂装
算是一个小彩蛋吧

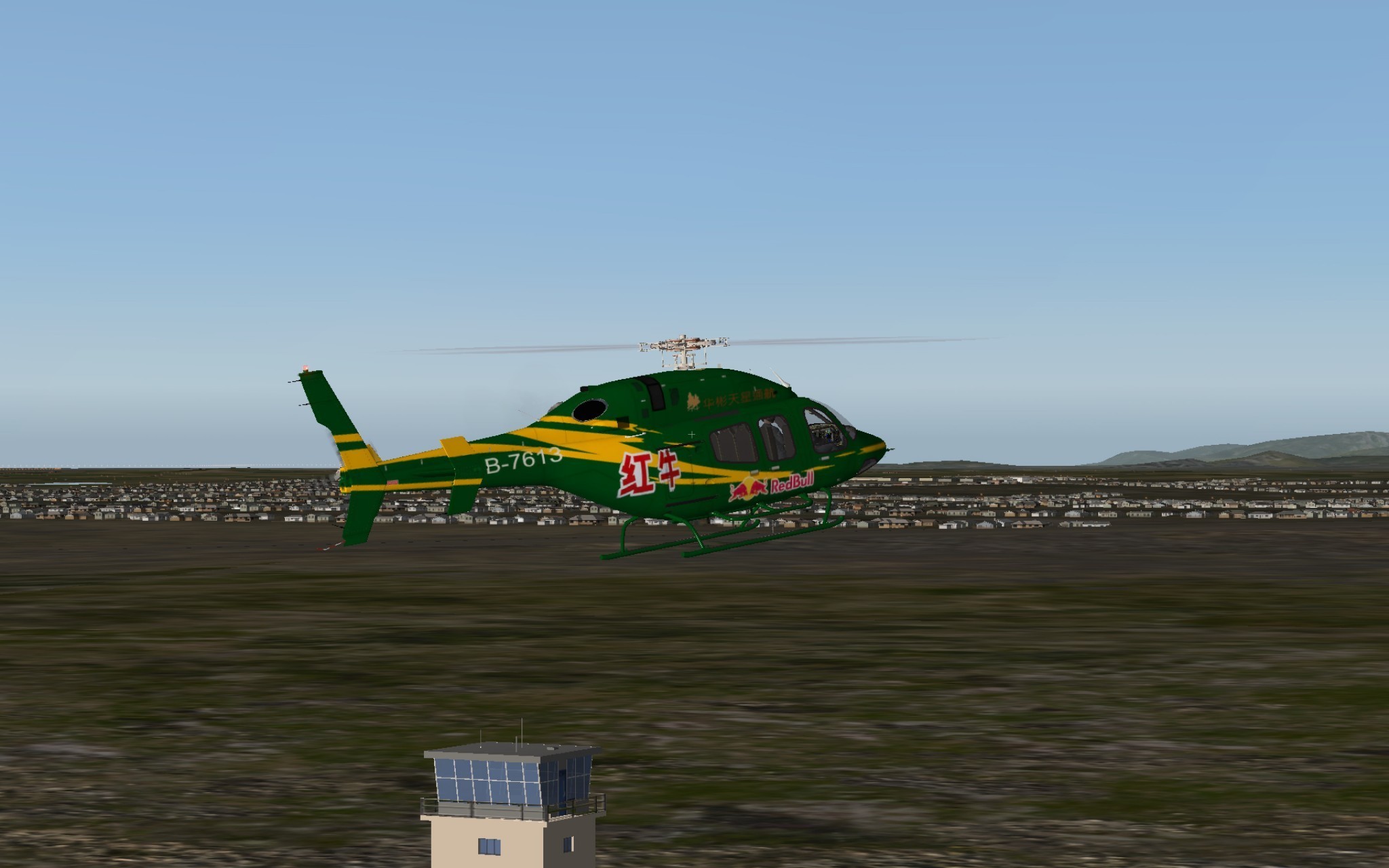

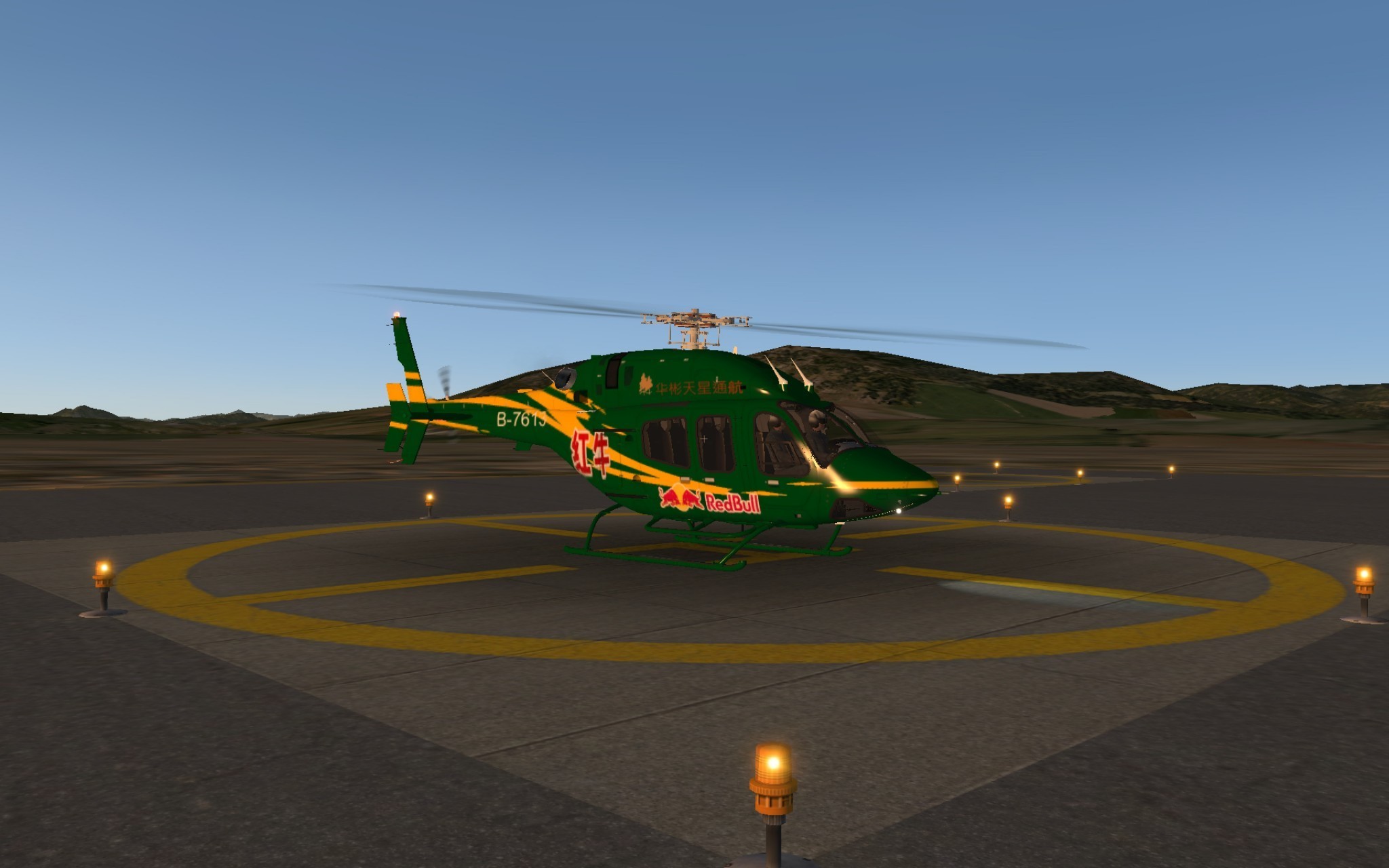

在org论坛下载的 Bell 429,有北京华杉涂装!!

简直不相信自己的眼睛




密云配华杉,最好不过如此了

最终版本的地景还会有一段时间才能发布

如您希望帮助改进,请联系我,我很乐意为您提供原文件
